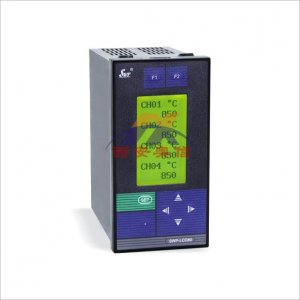

SWP-LCD-MD多通道巡检控制仪 SWP-LCD-MD807智能8路巡检仪
SWP-LCD-MD多通道巡检控制仪适合于需要同时对多组过程参量（≤16）进行集中监测、超限报警、变送输出及远传的场合。
|
型 号
|
代 码
|
说 明
|
|
SWP-LCD-
|
□
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
大屏幕带背光液晶显示仪表
|
|
外形特征
|
MD
MS
|
|
|
|
|
|
|
|
|
|
|
多通道巡检回检测仪表（横式）
多通道巡检回检测仪表（竖式）
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
160×80mm（横式） 80×160mm（竖式）
|
|
控制作用
|
□□
|
|
|
|
|
|
|
|
|
参见“控制作用”
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
参见“通讯方式”
|
|
输出方式
|
□
|
|
|
|
|
|
|
参见“输出方式”
|
|
输入类型
|
□□
|
|
|
|
|
|
参见“输入类型”
|
|
$报警方式
|
□
|
|
|
|
|
参见“报警方式”
|
|
第二报警方式
|
□
|
|
|
|
参见“报警方式”
|
|
报警记忆
|
K
|
|
|
带报警保持功能（本页注1）
不带报警保持功能
|
|
供电方式
|
W
T
|
|
DC24V供电
AC85-260V供电（开关电源）
AC220V供电
|
注1：统一报警输出：仪表所有通道共用一个（或两个）报警输出继电器。LCD仪表报警均为报警保持。
报警保持功能：检测当前通道超限即输出报警并保持，直至所有通道均无超限方停止报警输出。
分别控制/报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相独立或各通道均有一组互相独立的变送输出信号。
★控制作用：
|
选型代码
|
06
|
07
|
08
|
09
|
14
|
|
控制作用
|
八路巡检
测量显示
|
八路巡检统一控制/报警输出
|
八路巡检分别控制/报警输出
|
十六路巡检
测量显示
|
十六路巡检统一控制/报警输出
|
★通讯方式
|
选型代码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
★输出方式：
|
选型代码
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
9
|
|
输出方式
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
SOT输出
|
★ 06-可控硅过零触发脉冲输出 07-固态继电器触发控制输出 09-双向可控硅输出
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~99999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~99999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~99999 d
|
20
|
0~10mA开方
|
-1999~99999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~99999 d
|
21
|
1~5V开方
|
-1999~99999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~99999 d
|
22
|
0~5V开方
|
-1999~99999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~99999 d
|
23
|
全可切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~99999 d
|
|
|
|
★报警方式：
|
选型代码
|
N
|
H
|
L
|
|
报警方式
|
无位式控制或报警（可省略）
|
位式上限控制或上限报警
|
位式下限控制或下限报警
|
