仪器名称：香港昌晖数字显示仪SWP-C101-00-23-N
仪器类别：香港昌晖LED智能仪表
市场价格：洽谈
咨询电话：029-86691808 88623902 传真：029-88638823-810
在线业务在线业务在线业务在线业务在线业务

::产品简介::

香港 昌晖仪表 SWP-C101-00-23-N

SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。

主要特点：采用***输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。

数字显示仪 SWP-C101-00-23-N
2. 数字显示控制仪 SWP-C103-01-23-HL
3. 数字显示仪 SWP-C401-00-23-N
4. 数字显示仪 SWP-C401-02-23-N
5. 数字显示控制仪 SWP-C403-01-23-HL
6. 数字显示控制仪 SWP-C403-02-23-HL
7. 数字显示仪 SWP-C701-00-23-N
8. 数字显示仪 SWP-C701-02-23-N
9. 数字显示控制仪 SWP-C703-01-23-HL
10. 数字显示控制仪 SWP-C703-02-23-HL
11. 数字显示仪 SWP-C801-00-23-N
12. 数字显示仪 SWP-C801-02-23-N
13. 数字显示控制仪 SWP-C803-01-23-HL
14. 数字显示控制仪 SWP-C803-02-23-HL
15. 数字显示控制仪 SWP-C804-01-23-HHLL
16. 数字显示控制仪 SWP-C804-02-23-HHLL
17. 数字显示仪 SWP-C901-00-23-N
18. 数字显示仪 SWP-C901-02-23-N
19. 数字显示控制仪 SWP-C903-01-23-HL
20. 数字显示控制仪 SWP-C903-02-23-HL
21. 数字显示控制仪 SWP-C904-01-23-HHLL
22. 数字显示控制仪 SWP-C904-02-23-HHL

香港昌晖SWP-C101-00-23-N 西安昌晖仪表昌晖单显表昌晖数字显示仪

二、仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

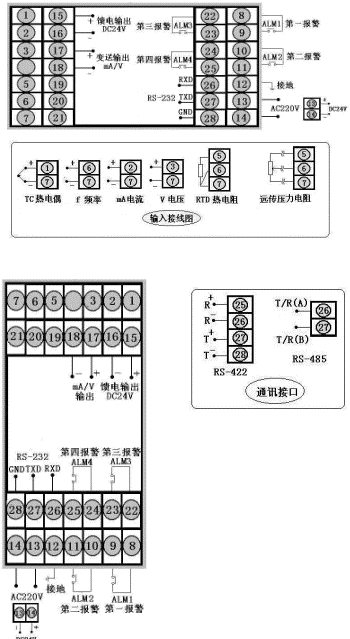

型号	SWP-C803系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-T803系列（横式）
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-S803系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	SWP-T801系列（竖式）
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g

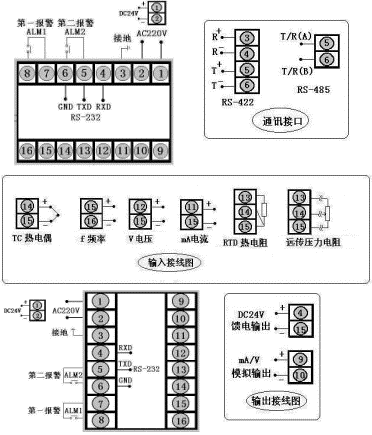

型号	SWP-C401、C403系列（横）	接线图
仪表外形	仪表尺寸:96×48×140mm 开孔尺寸:92×44mm 重量:240g
型号	SWP-S401、S403系列（竖）
仪表外形	仪表尺寸:48×96×140mm 开孔尺寸:44×92mm 重量:240g

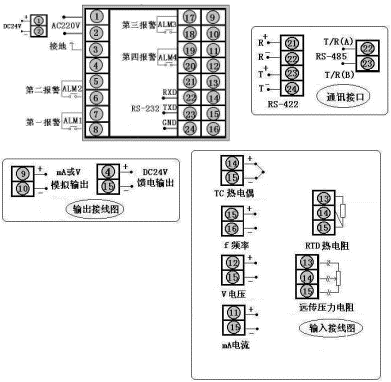

型号	SWP-C901、C903系列	接线图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重量:400g

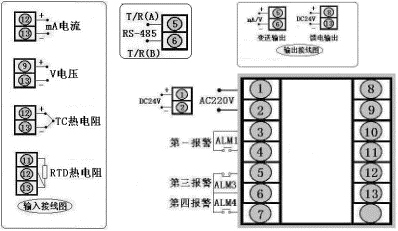

型号	SWP-C701、C703系列	接线图
仪表外形	仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重量:240g

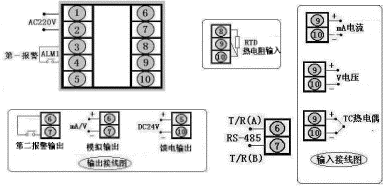

型号	SWP-C101、C103系列	接线图
仪表外形	仪表尺寸:48×48×110mm 开孔尺寸:44×44mm 重量:180g

三、 SWP-LED系列数字显示控制仪型谱表

型号

代码

说明

SWP -

　□ 　□ □ □ － □　□－□□－□ □ －□ 　　 □

新系列

外形特征

横式显示仪表

竖式显示仪表

外形尺寸

48×48mm

96×48mm（横），48×96mm（竖）

72×72mm

160×80mm（横），80×160mm（式）

96×96mm

控制作用

测量显示

三位式控制

四限控制或四限报警输出

通讯方式

□

参见"通讯方式"

输出方式

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

***报警方式

无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警（四限控制/报警2L）

第二报警方式

无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警（四限控制/报警2L）

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

四、 SWP-LED系列光柱测量显示控制仪型谱表

型号

代码

说明

SWP -

T □　□ □－□ 　□－□□- 　□ 　□ - □　□-　□

外形尺寸

160×80mm（横），80×160mm（竖）

控制作用

测量显示

三位式控制

四限控制或四限报警输出

通讯方式

□

参见"通讯方式"

输出方式

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

***报警方式

无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警（四限控制/报警2L）

第二报警方式

无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警（四限控制/报警2L）

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

显示方式

横式显示仪表

竖式显示仪表

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	频率输入	0～5kHz

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	18	1～ 5V开方
02	S	06	J	10	Cu50	15	0～5 V	19	0～5V开方
03	K	07	WRe	12	4～20 mA	16	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	17	0～10mA开方

★ 变送输出方式

选型代码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	特殊规格

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★　注1：C80系列为0.8英寸LED显示，C90、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。

★　注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。

★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。

★　注3：C70、C10无频率信号输入。

★　型号举例：

SWP-C803-21-08－HL-T

测量显示，通讯方式为RS232,输出方式为继电器输出，输入类型为PT100,***报警为上限报警，第二报警为下限报警，AC90～260V供电。
