香港昌晖蒸汽温压补偿流量积算仪SWP-LK803-02-AAG-HL-P 昌晖蒸汽温压补偿流量积算仪
SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。
SWP-LED系列光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。
|
型号
|
SWP-LK80系列
|

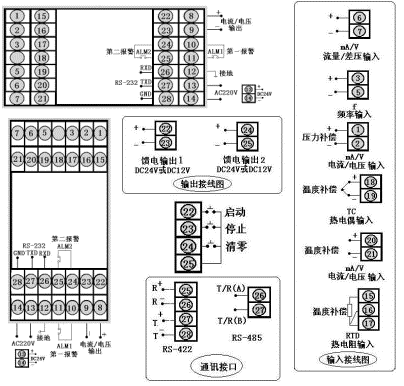

接 线 图
|
|
仪表外形
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
 |
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
型号
|
SWP-LK90系列
|

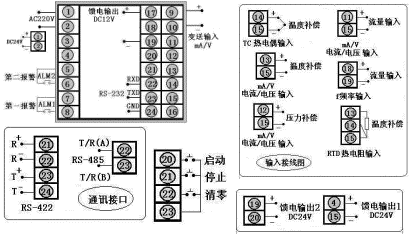

接 线 图
|
|
仪表外形
|
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
|
 |
★ SWP－LK系列与LE系列接线端子序号不同 |
| 三、 SWP-LED系列流量积算控制仪型谱表 |
|
型 号
|
代 码
|
说 明
|
|
SWP -LK
|
□ □□-□ □ -□ □ □- □ □- □- □- □ |
5位+8位流量积算控制仪 |
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
|
| 160×80mm，80×160mm |
| 96×96mm |
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
| 无补偿输入 |
| 带补偿输入 |
| 过热蒸汽带温度压力补偿-查表法 |
| 饱和蒸汽带温、压补偿-查表法 |
| 用户特定曲线补偿输入-查表法 |
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式
|
□
|
|
|
|
|
|
|
|
|
参见"输出方式" |
|
流量信号类型
|
□
|
|
|
|
|
|
|
|
参见"输入类型" |
|
压力补偿类型
|
□
|
|
|
|
|
|
|
参见"输入类型" |
|
温度补偿类型
|
□
|
|
|
|
|
|
参见"输入类型" |
|
***报警方式
|
|
|
|
|
|
| 无控制（或报警，可省略） |
| 上限控制（或报警） |
| 下限控制（或报警） |
| 流量定量到控制 --自动启动 |
| 流量定量过程控制--自动启动 |
| 流量定量到控制 --自动清零 |
|
|
第二报警方式
|
|
|
|
|
| 无控制（或报警，可省略） |
| 上限控制（或报警） |
| 下限控制（或报警） |
| 流量定量到控制 --手动启动 |
| 流量定量过程控制--手动启动 |
|
|
馈电输出
|
|
|
|
| 无馈电输出（可省略） |
| 单路DC24V馈电输出 |
| 双路DC24V馈电输出 |
|
|
供电方式
|
|
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） |
|
|
外形特征
|
|
|
|
| ★ 输入类型：（出厂默认值） |
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
说 明
|
|
A
|
4～20 mA
|
-1999～99999 d
|
O
|
脉冲-集电极开路
|
0～5KHz
|
本表所列为***大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
|
|
B
|
0～10 mA
|
-1999～99999d
|
G
|
Pt100
|
-200～650℃
|
|
C
|
1～5V
|
-1999～99999d
|
E
|
热电偶E型
|
0～1000 ℃
|
|
D
|
0～5V
|
-1999～99999d
|
K
|
热电偶K型
|
0～1300 ℃
|
|
M
|
0～20 mA
|
-1999～99999d
|
R
|
用户特定
|
-1999～99999 d
|
|
F
|
脉 冲
|
0～5KHz
|
N
|
无补偿输入
|
|
|
| ★ 输出方式 |
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
|
输出方式
|
无输出
|
继电器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
| ★ 通讯方式 |
|
选型代码
|
0
|
2
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-422
|
RS-485
|
特殊规格
|
|
|
| |
|
