SWP-MD814-02香港昌晖16路巡检控制仪
昌晖温度巡检仪SWP-MD814-02
详细电询：029-86691828-802 QQ:2737175544网址：www.xaaxyb.com
|
SWP-LED多路巡检控制仪
|
|
|
SWP-LED系列多路巡检控制仪用于工业控制系统多测量点的巡回检测,显示和报警。
|
| 一, 主要特点 |
| 可选择各输入通道统一报警控制输出(或统一变送输出)或各输入通道分别报警控制输出(或分别变送输出)。各通道统一报警控制输出并且可选择报警带记忆（任一通道报警未解除将一直报警直至所有通道均无报警）或报警无记忆（巡回至有报警通道时输出报警,巡回至无报警的通道时则不报警）。 |
| 二, 仪表外形及接线图（以下为基本配线方式,特殊订货请参见随机接线图） |
|
型号
|
SWP-MD80系列
|

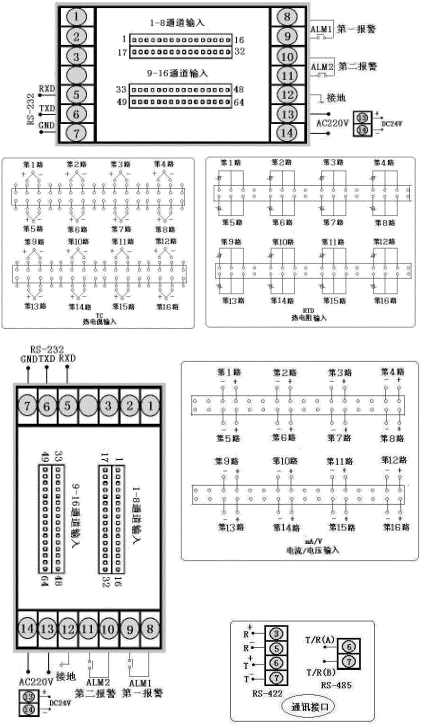

接 线 图
|
| 仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
|
|
型号
|
|
| 仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
型号
|
SWP-MD808系列
|
接 线 图
|
| 仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
|
|
型号
|
SWP-MS808系列
|
| 仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
|
三, SWP-LED系列多路巡检测量控制仪型谱表
|
|
型 号
|
代 码
|
说 明
|
|
SWP - M
|
□ □ □ □- □ □ -□ □ - □ □- □- □
|
智能多路巡检控制仪
|
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
160×80mm（横式）,80×160mm（竖式）
|
|
控制作用
|
□ □
|
|
|
|
|
|
|
|
参见"控制作用"
|
|
通讯方式
|
□
|
|
|
|
|
|
|
参见"通讯方式"
|
|
输出方式
|
□
|
|
|
|
|
|
参见"控制输出方式"
|
|
输入类型
|
□ □
|
|
|
|
|
参见"输入类型"
|
|
***报警方式
|
□
|
|
|
|
参见"报警方式"
|
|
第二报警方式
|
□
|
|
|
参见"报警方式"
|
|
报警记忆
|
|
|
|
|
供电方式
|
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源,可省略） |
|
|
|
★ 特殊型号或要求的, 请提供分度号或参考标准,定货时说明 。
|
|
★ 输入类型
|
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
|
★ 报警方式
|
|
选型代码
|
N
|
H
|
L
|
|
输出方式
|
无位式控制或报警（可省略）
|
位式上限控制或上限报警
|
位式下限控制或下限报警
|
|
|
★ 控制输出方式
|
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6 |
7 |
8 |
9 |
|
输出方式
|
无输出
|
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 |
|
|
★ 控制作用
|
|
选型代码
|
06
|
07
|
08
|
09
|
14
|
|
输出方式
|
八路巡检测量显示
|
八路巡检统一控制/报警输出
|
八路巡检分别控制/报警输出 |
十六路巡检测量显示
|
十六路巡检统一控制/报警输出
|
|
|
