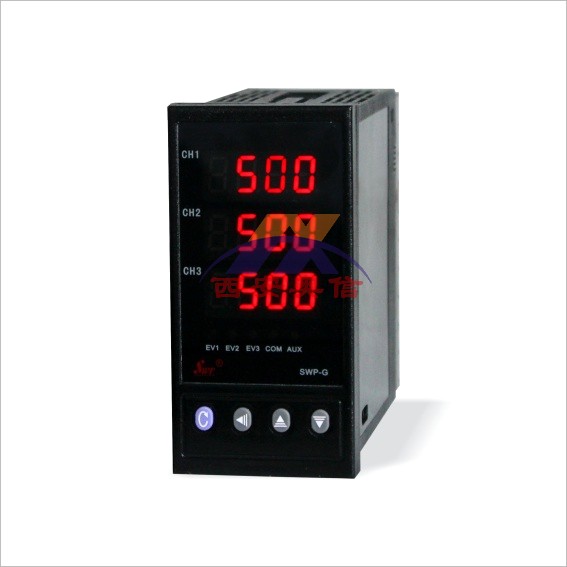

SWP-GFS三回路数字显示控制器 SWP-831-0111-23 昌辉西安办
SWP-GFS三回路数字显示控制器，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示），三路测量同屏显示，使测量值的显示更为清晰直观。
|
规 格
|
说 明
|
|
功 能
|
·多种传感器输入功能：20种输入方式
·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI ·馈电输出:DC24V，DC12V,DC5V
|
|
电 源
|
85-260VAC 50/60Hz 24VDC
|
|
功率消耗
|
6VA
|
|
显示类型
|
7段LED显示 [PV 红色]
|
|
显示精度
|
±0.2%F.S 或 ±0.3%F.S
|
|
设定类型
|
面板按键设定
|
|
输入
|
热电偶
|
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
|
|
RTD
|
Cu50,Pt100,Pt100.1
|
|
模拟信号
|
0-5VDC,1-5VDC,0-10mADC,4-20mADC
|
|
输出
|
继电器
|
250VAC 3A
|
|
SSR
|
24VDC ±3V 30mA Max
|
|
SCR
|
400V/0.5A
|
|
电流
|
0-20mADC,4-20mADC 负载≤500Ω
|
|
电压
|
0-5VDC,1-5VDC 负载≤250Ω
|
|
馈电输出
|
24VDC 30mA Max.
|
|
通讯
|
协议
|
MODBUS协议,SWPBUS协议
|
|
波特率
|
300-9600bps
|
|
接口
|
RS232，RS485
|
|
报警输出
|
带回差报警输出 ON/OFF 全量程
|
|
采样时间
|
0.5秒
|
|
耐压
|
2000V AC 50/60Hz 1分钟
|
|
抗振动
|
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
|
|
绝缘强度
|
Min.100MΩ(at DC500V)
|
|
抗干扰
|
模拟方波发生器干扰（脉冲宽度μs）±2kV
|
|
记忆保持
|
约:10年.(使用无电压半导体记忆型)
|
|
环境温度
|
-10~55℃(未结冰状态)
|
|
储存温度
|
-20~60℃(未结冰状态)
|
|
环境湿度
|
35-85%RH
|
|
重量
|
140g-600g
|
|
型号
|
代 码
|
说 明
|
|
SWP-GFS
|
□
|
□□
|
-□
|
□
|
-□□
|
/□□
|
/□□
|
-□
|
□
|
□
|
-□
|
-□
|
-□
|
SWP-GFS三回路数字显示控制器
|
|
外形尺寸
|
4
8
9
|
|
|
|
|
|
|
|
|
|
|
|
|
96×48mm(横),48×96mm(竖)
160×80mm(横),80×160mm(竖)
96×96mm
|
|
控制作用
|
31
33
|
|
|
|
|
|
|
|
|
|
|
|
测量显示
三位式控制
|
|
通讯方式
|
-□
|
|
|
|
|
|
|
|
|
|
|
参见 “通讯方式”
|
|
输出方式
|
□
|
|
|
|
|
|
|
|
|
|
参见 “输出方式”
|
|
$路
输入类型
|
-□□
|
|
|
|
|
|
|
|
|
参见 “输入类型”
|
|
第二路
输入类型
|
/□□
|
|
|
|
|
|
|
|
参见 “输入类型”
|
|
第三路
输入类型
|
/□□
|
|
|
|
|
|
|
参见 “输入类型”
|
|
$路
报警方式
|
-N
-H
-L
|
|
|
|
|
|
无报警（可省略）
上限报警
下限报警
|
|
第二路
报警方式
|
N
H
L
|
|
|
|
|
无报警（可省略）
上限报警
下限报警
|
|
第三路
报警方式
|
N
H
L
|
|
|
|
无报警（可省略）
上限报警
下限报警
|
|
馈电输出
|
-P
-2P
-3P
|
|
|
DC24V馈电输出
2路DC24V馈电输出
3路DC24V馈电输出
|
|
供 电
方 式
|
-W
-T
|
|
DC24V供电
AC85~260V供电（开关电源，可省略）
|
|
外形特征
|
-X
-S
|
横式显示仪表(可省略)
竖式显示仪表
|
※: 通讯、输出、馈电功能节点总数≤3个
★通讯方式：
|
代码
|
0
|
2
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-485
|
特殊规格
|
★输出方式：
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
输出方式
|
无输出
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SOT输出
|
★ 06-可控硅过零触发脉冲输出 07-电压控制固态继电器输出 09-双向可控硅输出
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
