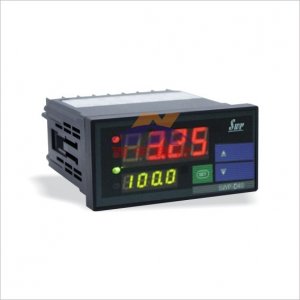

SWP-LED系列PID自整定控制仪/PID光柱显示控制仪适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出较好PID控制参数。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观，并可选择双光柱显示。
|
规 格
|
说 明
|
|
使用
环境
|
环境温度
|
0~50℃
|
|
相对湿度
|
≤85RH 避免强腐蚀气体
|
|
供电电压
|
常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源
|
|
功耗
|
≤6W
|
|
输入
信号
|
模拟量
|
热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等
|
|
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等
|
|
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω
|
|
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ
|
|
开关量
|
脉冲信号：波形——矩形、正弦或三角波
辐度——大于4V（或根据用户要求任定）
范围——0~10KHz（或根据用户要求任定）
|
|
接点信号：电接点输入信号
|
|
输出
信号
|
模拟量输出
|
DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω）
DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ）
|
|
开关量输出
|
继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载）
可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V
固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调）
双向可控硅输出-SOT可控硅输出，5A/400V
|
|
通讯输出
|
接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 仪表内部自由设定
|
|
馈电输出
|
DC 24V 负载≤30mA
|
|
测量精度
|
±0.2%FS±1字或±0.5%FS±1字
|
|
分辨率
|
±1字
|
|
测量范围
|
-1999~9999字
|
|
显示方式
|
-1999~9999字测量值显示 -1999~9999字设定值显示 发光二级管工作状态显示
|
|
方式
|
控制/报警方式为带回差上限或下限报警(用户可自由设定)
|
|
控制精度
|
±1字
|
|
温度补偿
|
0~50℃数字式温度自动补偿
|
|
打印控制
|
可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C
|
|
打印精度
|
同仪表精度
|
|
参数设定
|
面板轻触式按键设定 、参数设定值断电后***保存、参数设定值密码锁定
|
|
保护方式
|
输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、
电源欠压自动复位、工作异常自动复位（Watch Dog）
|
★特殊技术参数
|
规格
|
说 明
|
|
控制输出方式
|
PWM输出，正、反转控制输出，电压/电流输出
|
|
设定/显示精度
|
±0.5% FS±1 位数max.设定值与显示值匹配,无相对误差
|
|
比例范围
|
0.0%-100.0%(单位:0.1%)
|
|
积分(复位)时间
|
0-9,999s(单位:1s)
|
|
微分(比率)时间
|
0-9,999s(单位:1s)
|
|
控制周期
|
1-250s(单位:1s)
|
|
采样周期
|
0.5s
|
SWP-LED系列PID参数自整定控制仪型谱表
|
型 号
|
代 码
|
说 明
|
|
SWP-N
|
□
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
新一代PID自整定控制仪
|
|
外形特征
|
D
S
|
|
|
|
|
|
|
|
|
|
|
横式显示
竖式显示
|
|
外形尺寸
|
1
4
7
8
9
|
|
|
|
|
|
|
|
|
|
48×48mm
96×48mm（横式），48×96mm（竖式）
72×72mm
160×80mm（横式）,80×160mm（竖式）
96×96mm
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
PID自整定控制
|
|
通讯方式
|
0
2
4
8
9
|
|
|
|
|
|
|
|
无通讯
通讯接口为RS-232C
通讯接口为RS-422
通讯接口为RS-485
通讯接口特殊规格
|
|
控制输出方式
|
□
|
|
|
|
|
|
|
参见 “控制输出方式”
|
|
变送输出方式
|
□
|
|
|
|
|
|
参见 “变送输出方式
|
|
输入类型
|
□□
|
|
|
|
|
参见 “输入类型”
|
|
$报警方式
|
N
H
L
|
|
|
|
无报警（可省略）
上限控制
下限控制
|
|
第二报警方式
|
□
|
|
|
参加“报警方式”
|
|
馈电输出
|
P
|
|
DC24V馈电输出
|
|
供电方式
|
W
T
|
DC24V供电
AC85-260V供电(开关电源)
AC220V供电(线性电源, 可省略)
|
★通讯方式：
|
代 码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★控制输出方式：
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
输出方式
|
无输出
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SOT输出
|
SCR-可控硅过零触发脉冲输出 SSR-固态继电器控制输出 SOT-双向可控硅输出
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★ 输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
|
|
|
★ 注：切换输入只需设定仪表二级参数，详细情况见“使用说明书”。
★报警方式：
|
代 码
|
N
|
H
|
L
|
G
|
A
|
D
|
|
报警方式
|
无报警
（可省略）
|
上限报警
|
下限报警
|
偏差内报警
|
偏差外报警
|
LBA报警
|
★D105报警输出只有一个
★控制输出为PID控制，变送输出为测量值对应的变送输出。
★同种分度号，选型代码和仪表编程代码不同，在义表设定时请注意。
