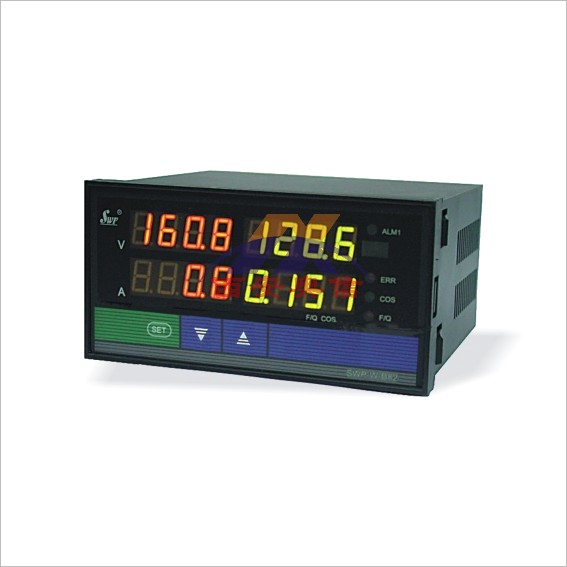

SWP交流功率因素表 SWP-COSC803-01昌晖交流表SWP 功率表
注1：交流功率表和电量集中显示仪、功率因素表，订货时须另外备注是单相还是三相，无备注默认为单相。
注2：外形尺寸为4与9的仪表不能同时做上、下限报警与变送输出。
注3：三相功率测量默认被测对象负载平衡。
例：如仪表要做上、下限报警就不能有变送输出。如要变送输出那只能有一个上限报警。
★SWP-W交流功率表标准出厂为双屏显示。
★输入类型：（出厂默认值）
|
代码
|
输入范围
|
代码
|
输入范围
|
代码
|
输入范围
|
代码
|
输入范围
|
代码
|
输入范围
|
|
01
|
0~1A
|
04
|
0~4A
|
07
|
0~200V
|
10
|
0~380V
|
13
|
0~600V
|
|
02
|
0~2A
|
05
|
0~5A
|
08
|
0~220V
|
11
|
0~400V
|
|
|
|
03
|
0~3A
|
06
|
0~100V
|
09
|
0~300V
|
12
|
0~500V
|
|
|
★注：交流电压输入信号zd为800V。如输入电压大于800V，外面必须接互感器。
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★报警输出方式
|
代码
|
N
|
H
|
L
|
|
输出方式
|
无报警（可省略）
|
上限报警
|
下限报警
|
|
规格
|
说明
|
|
输出
接口
|
模拟量
|
0~10mA (负载电阻＜500Ω) 4~20mA(负载电阻≤500Ω)
0~5V（负载电阻≥250Ω） 1~5V（负载电阻≥250KΩ）
|
|
开关量
|
继电器控制输出—继电器ON/OFF带回差。AC 220V/3A； DC 24V/6A(阻性负载)
|
|
通讯接口
|
RS-485、RS-422、RS-232
|
|
通讯速率（bps）
|
1200、2400、4800、9600、19.2K
|
|
测量精度
|
±0.5% FS±1字
|
|
分辨率
|
±1字
|
|
电压电流测量范围
|
0~9999字
|
|
显示方式
|
高亮度LED数码显示
|
|
控制/报警
|
可选择2限控制或报警输出，带LED 指示
|
|
方式
|
控制（或报警）方式为继电器ON/OFF带回差（用户可自由设定）
|
|
参数设定
|
面板轻触式按键数字设定
|
|
使用
环境
|
环境温度
|
0~50℃
|
|
相对湿度
|
≤85RH（避免强腐蚀气体
|
|
供电电压
|
常规型：AC 220V+10-15%（50Hz±2Hz）
特殊型：AC85~260V-开关电源
|
|
功耗
|
≤5W（220V线性电源供电）
≤4W（90~265V开关电源供电）
|
