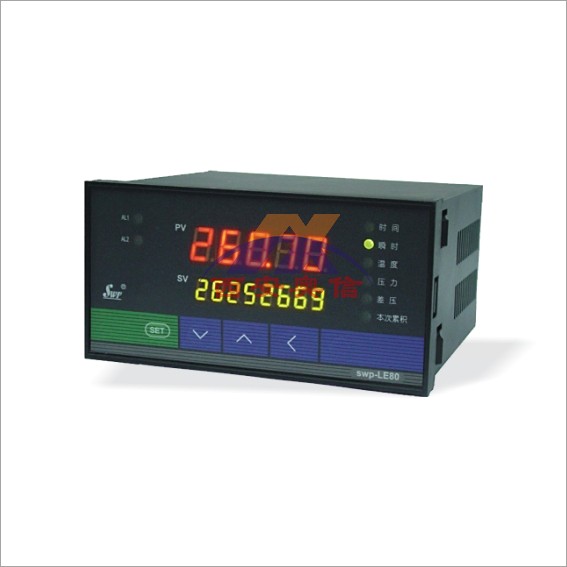

SWP-LED系列电量集中测量显示控制仪用于测量采样电压和电流互感器信号，测量频率，电压和电流以及功率因数和单相有功功率。
|
规格
|
说明
|
|
输出
接口
|
模拟量
|
0~10mA (负载电阻＜500Ω) 4~20mA(负载电阻≤500Ω)
0~5V（负载电阻≥250Ω） 1~5V（负载电阻≥250KΩ）
|
|
开关量
|
继电器控制输出—继电器ON/OFF带回差。AC 220V/3A； DC 24V/6A(阻性负载)
|
|
通讯接口
|
RS-485、RS-422、RS-232
|
|
通讯速率（bps）
|
1200、2400、4800、9600、19.2K
|
|
测量精度
|
±0.5% FS±1字
|
|
分辨率
|
±1字
|
|
电压电流测量范围
|
0~9999字
|
|
显示方式
|
高亮度LED数码显示
|
|
控制/报警
|
可选择2限控制或报警输出，带LED 指示
|
|
方式
|
控制（或报警）方式为继电器ON/OFF带回差（用户可自由设定）
|
|
参数设定
|
面板轻触式按键数字设定
|
|
使用
环境
|
环境温度
|
0~50℃
|
|
相对湿度
|
≤85RH（避免强腐蚀气体
|
|
供电电压
|
常规型：AC 220V+10-15%（50Hz±2Hz）
特殊型：AC85~260V-开关电源
|
|
功耗
|
≤5W（220V线性电源供电）
≤4W（90~265V开关电源供电）
|
|
型 号
|
代 码
|
说 明
|
|
SWP-E
|
□
|
□
|
□□
|
-□
|
□
|
-□/□
|
-□
|
□
|
□
|
-□
|
-□
|
交流电量集中显示控制仪（只限80系列）
|
|
SWP-W
|
□
|
□
|
□□
|
-□
|
□
|
-□/□
|
-□
|
□
|
□
|
-□
|
-□
|
交流功率表
|
|
SWP-AC
|
□
|
□
|
□□
|
-□
|
□
|
-□/□
|
-□
|
□
|
□
|
-□
|
-□
|
交流电压/电流表
|
|
SWP-COS
|
□
|
□
|
□□
|
-□
|
□
|
-□/□
|
-□
|
□
|
□
|
-□
|
-□
|
交流功率因素表
|
|
SWP-HZ
|
□
|
□
|
□□
|
-□
|
□
|
-□/□
|
-□
|
□
|
□
|
-□
|
-□
|
交流工频周波表（频率范围，45~65Hz）
|
|
SWP-DC
|
□
|
□
|
□□
|
-□
|
□
|
-□/□
|
-□
|
□
|
□
|
-□
|
-□
|
直流电压/电流表
|
|
外形特征
|
C
S
|
|
|
|
|
|
|
|
|
|
|
横式显示仪表
竖式显示仪表
|
|
外形尺寸
|
4
8
9
|
|
|
|
|
|
|
|
|
|
96×48mm(横式)48×96mm（竖式）
160×80mm(横式)80×160mm(竖式)
96×96mm
|
|
控制作用
|
01
03
|
|
|
|
|
|
|
|
|
测量显示
三位式控制
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
0：无通讯；2：RS-232；
4：RS-422；8：RS-485
|
|
输出方式
|
□
|
|
|
|
|
|
|
参见“变送输出方式“
|
|
输入类型
|
□/□
|
|
|
|
|
|
参见“输入类型“
|
|
测量方式
|
W1
W3
|
|
|
|
|
单相
三相*1
|
|
$报警方式
|
□
|
|
|
|
参见“报警输出方式”
|
|
第二报警方式
|
□
|
|
|
参见“报警输出方式”
|
|
馈电输出
|
P
|
|
DC24V馈电输出
|
|
供电方式
|
W
T
|
DC24V供电
AC85~260V供电开关电源
AC220V供电（线性电源，可省略）
|
注1：交流功率表和电量集中显示仪、功率因素表，订货时须另外备注是单相还是三相，无备注默认为单相。
注2：外形尺寸为4与9的仪表不能同时做上、下限报警与变送输出。
注3：三相功率测量默认被测对象负载平衡。
例：如仪表要做上、下限报警就不能有变送输出。如要变送输出那只能有一个上限报警。
★SWP-W交流功率表标准出厂为双屏显示。
★输入类型：（出厂默认值）
|
代码
|
输入范围
|
代码
|
输入范围
|
代码
|
输入范围
|
代码
|
输入范围
|
代码
|
输入范围
|
|
01
|
0~1A
|
04
|
0~4A
|
07
|
0~200V
|
10
|
0~380V
|
13
|
0~600V
|
|
02
|
0~2A
|
05
|
0~5A
|
08
|
0~220V
|
11
|
0~400V
|
|
|
|
03
|
0~3A
|
06
|
0~100V
|
09
|
0~300V
|
12
|
0~500V
|
|
|
★注：交流电压输入信号zd为800V。如输入电压大于800V，外面必须接互感器。
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★报警输出方式
|
代码
|
N
|
H
|
L
|
|
输出方式
|
无报警（可省略）
|
上限报警
|
下限报警
|
