PID光柱显示控制仪SWP-NT805-020-23-HL-P 4-20mA变送输出SWP昌晖

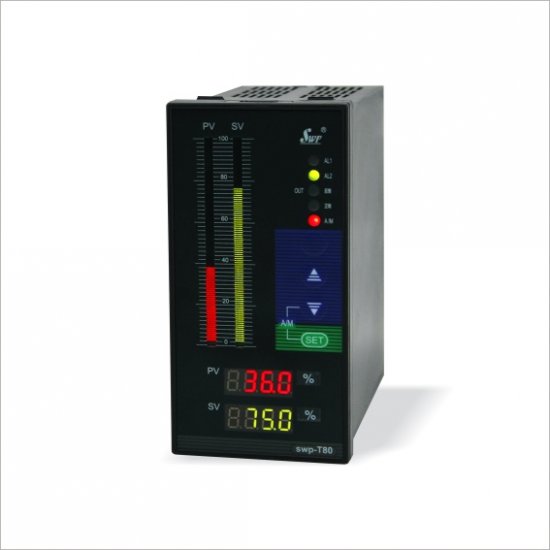

SWP-LED系列PID自整定控制仪/PID光柱显示控制仪适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出较好PID控制参数。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观，并可选择双光柱显示。
SWP-LED系列PID光柱显示控制仪与型谱表
|
型 号
|
代 码
|
说 明
|
|
SWP-N
|
T□
|
□□
|
-□
|
□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
新一代光柱PID显示控制仪
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横式）80×160mm（竖式）
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
|
PID自整定控制
|
|
通讯方式
|
0
2
4
8
9
|
|
|
|
|
|
|
|
|
无通讯
通讯接口为RS-232C
通讯接口为RS-422
通讯接口为RS-485
通讯接口特殊规格
|
|
控制输出方式
|
□
|
|
|
|
|
|
|
|
参见 “控制输出方式”
|
|
变送输出方式
|
□
|
|
|
|
|
|
|
参见 “变送输出方式
|
|
输入类型
|
□□
|
|
|
|
|
|
参见 “输入类型”
|
|
$报警方式
|
N
H
L
|
|
|
|
|
无报警（可省略）
上限控制
下限控制
|
|
第二报警方式
|
□
|
|
|
|
参加“报警方式”
|
|
馈电输出
|
P
|
|
|
DC24V馈电输出
|
|
供电方式
|
W
T
|
|
DC24V供电
AC85-260V供电(开关电源)
AC220V供电(线性电源 可省略)
|
|
外形特征
|
X
|
横式显示
竖式显示
|
★通讯方式：
|
代 码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★控制输出方式：
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
输出方式
|
无输出
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SOT输出
|
SCR-可控硅过零触发脉冲输出 SSR-固态继电器控制输出 SOT-双向可控硅输出
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★ 输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
|
|
|
★ 注：切换输入只需设定仪表二级参数，详细情况见“使用说明书”。
★报警方式：
|
代 码
|
N
|
H
|
L
|
G
|
A
|
D
|
|
报警方式
|
无报警
（可省略）
|
上限报警
|
下限报警
|
偏差内报警
|
偏差外报警
|
LBA报警
|
★D105报警输出只有一个
★控制输出为PID控制，变送输出为测量值对应的变送输出。
★同种分度号，选型代码和仪表编程代码不同，在义表设定时请注意。
