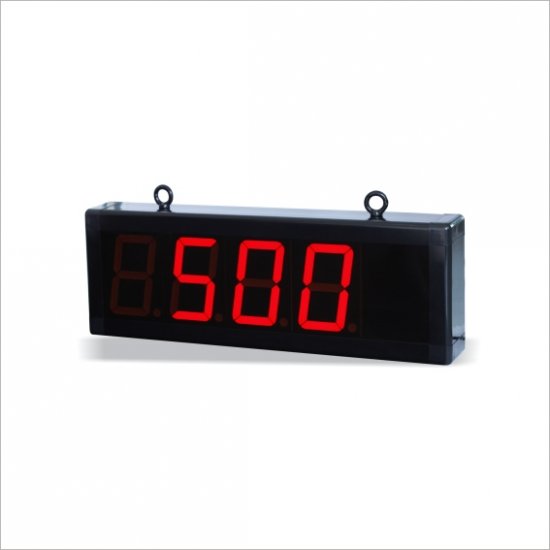

SWP香港昌辉SWP-B101-00-23-N壁挂式大屏幕数字显示控制仪380*200*76mm
采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量，显示屏采用高亮度、大尺寸LED数码管；适用于大车间、远距离观测场所，可对温度、压力、液位、速度等测量信号进行数字量显示控制，使测量值的显示更为清晰直观。
|
型 号
|
代 码
|
说 明
|
|
SWP-B
|
□□
|
□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
□
|
系列壁挂式大屏幕显示控制仪
|
|
外形尺寸
|
10
40
80
80A
|
|
|
|
|
|
|
|
|
380*200x76mm
1070*290mmx76mm(8英寸数码管)
680*290x76mm
|
|
控制作用
|
1
3
4
|
|
|
|
|
|
|
|
测量显示
三位式控制
四限控制或四限报警输出
|
|
通讯方式
|
□
|
|
|
|
|
|
|
参见 “通讯方式”
|
|
输出方式
|
□
|
|
|
|
|
|
参见 “变送输出方式”
|
|
输入类型
|
□□
|
|
|
|
|
参见 “输入类型”
|
|
$报警方式
|
N
H
L
|
|
|
|
无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警(四限控制/报警2L)
|
|
第二报警方式
|
N
H
L
|
|
|
无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警(四限控制/报警2L)
|
|
馈电输出
|
P
|
|
DC24V馈电输出
|
|
供电方式
|
T
|
AC220V供电(可省略)
AC85-260V供电（开关电源）
|
★ 注1：四限控制或四限报警输出为四个继电器控制输出用户可自行修改内部参数以设定要的控制或报警方式.(四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个限控制/报警)
★通讯方式：
|
代 码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊规格
|
★ 输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~99999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
|
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
|
|
|
