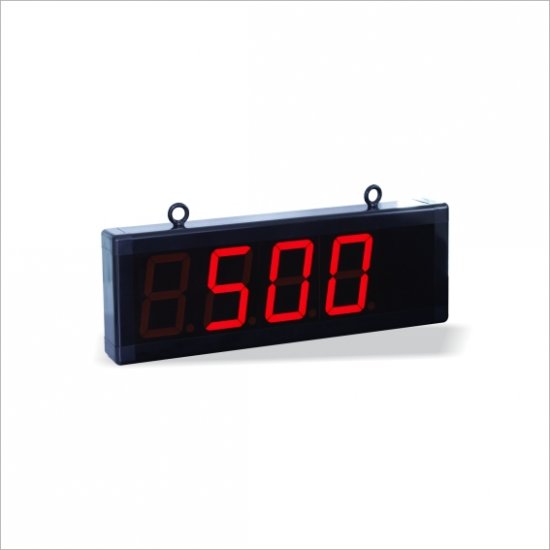

SWP香港昌辉SWP-B80A1-20-23-N壁挂式大屏幕数字显示控制仪
采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量，显示屏采用高亮度、大尺寸LED数码管；适用于大车间、远距离观测场所，可对温度、压力、液位、速度等测量信号进行数字量显示控制，使测量值的显示更为清晰直观。
|
型 号
|
代 码
|
说 明
|
|
SWP-B
|
□□
|
□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
□
|
系列壁挂式大屏幕显示控制仪
|
|
外形尺寸
|
10
40
80
80A
|
|
|
|
|
|
|
|
|
380*200x76mm
1070*290mmx76mm(8英寸数码管)
680*290x76mm
|
|
控制作用
|
1
3
4
|
|
|
|
|
|
|
|
测量显示
三位式控制
四限控制或四限报警输出
|
|
通讯方式
|
□
|
|
|
|
|
|
|
参见 “通讯方式”
|
|
输出方式
|
□
|
|
|
|
|
|
参见 “变送输出方式”
|
|
输入类型
|
□□
|
|
|
|
|
参见 “输入类型”
|
|
$报警方式
|
N
H
L
|
|
|
|
无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警(四限控制/报警2L)
|
|
第二报警方式
|
N
H
L
|
|
|
无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警(四限控制/报警2L)
|
|
馈电输出
|
P
|
|
DC24V馈电输出
|
|
供电方式
|
T
|
AC220V供电(可省略)
AC85-260V供电（开关电源）
|
★ 注1：四限控制或四限报警输出为四个继电器控制输出,用户可自行修改内部参数以设定要的控制或报警方式.(四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个限控制/报警)
★通讯方式：
|
代 码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊规格
|
★ 输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~99999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
|
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
|
|
|
