| 仪表技术指标： |
| |
| 测量范围 0 ～ 10Mpa |
| 精 度 0.5%或0.2% |
| 防爆类型 普通型（非防爆） |
| 隔爆型（dIIBT4） |
| 外形尺寸 低功耗LCD显示：Φ80×80 |
| 使用环境 相对湿度≤90%，温度-10～50摄氏度 |
| 介质温度 -20℃ ～ +70℃ |
| 防护等级 IP65 |
| 连接方式 M20×15mm或根据用户要求 |
| 通讯功能 RS485或RS232通讯方式（波特率 1200～9600pbs） |
| |
| 工作原理 |
| |

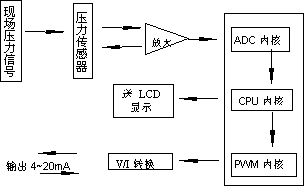

| 仪表通过压力传感器把压力信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D转换模块进行模拟量到数字量的变换。由CPU进行数据处理并显示及PWM输出。原理框图如下： |
|
|
| |
| 接线方式 外形结构图 |
| |
  |
| |
| 型号命名 |
| |
|
型 号
|
代 码
|
说 明
|
|
TOP－CY80－
|
□
|
□
|
□
|
□
|
□
|
现场压力显示控制表 |
|
通讯
|
0
|
|
|
|
|
无通讯 |
|
2
|
|
|
|
|
RS-232 |
|
8
|
|
|
|
|
RS-485 |
|
输出方式
|
00
|
|
|
|
无输出 |
|
02
|
|
|
|
4～20mA |
|
过程连接方式和材料
|
R
|
|
|
外螺纹G1/2（不锈钢 1Gr18Ni9Ti） |
|
G
|
|
|
外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti） |
|
外壳类型
|
A
|
|
铝外壳无现场指示，防护等级IP65 |
|
测量范围
|
|
见标准量程表 |
|
| 例：TOP－CY80－802R－A－F2 |
| 现场压力显示控制表，带RS－485通讯，4～20mA输出，外螺纹G1/2 连接，铝合金外壳无现场指示，防护等级IP65，测量范围0～1MPa。 |
| |
| 标准量程表 |
| |
|
测量范围
|
代号
|
量程调节范围
|
|
0-4kPa
|
D1
|
0.7-7kPa
|
|
0-6kPa
|
D2
|
0.7-7kPa
|
|
0-10kPa
|
D3
|
1.0-10kPa
|
|
0-16kPa
|
D4
|
10.0-20kPa
|
|
0-20kPa
|
D5
|
10.0-20kPa
|
|
0-25kPa
|
D6
|
12.0-30kPa
|
|
0-40kPa
|
D7
|
12.0-40kPa
|
|
0-60kPa
|
D8
|
20.0-60kPa
|
|
|
|
|
|
0-100kPa
|
E1
|
30.0-100kPa
|
|
0-160kPa
|
E2
|
60.0-200kPa
|
|
0-200kPa
|
E3
|
60.0-200kPa
|
|
0-250kPa
|
E4
|
120.0-400kPa
|
|
0-400kPa
|
E5
|
120.0-400kPa
|
|
|
|
|
|
0-0.6MPa
|
F1
|
0.2-0.6MPa
|
|
0-1.0MPa
|
F2
|
0.3-1.0MPa
|
|
0-1.6MPa
|
F3
|
0.6-2.0MPa
|
|
0-2.0MPa
|
F4
|
0.6-2.0MPa
|
|
0-2.5MPa
|
F5
|
1.2-4.0MPa
|
|
0-4.0MPa
|
F6
|
1.2-4.0MPa
|
|
0-6.0MPa
|
F7
|
2.0-6.9MPa
|
|
|
|
|
|
0-10MPa
|
H1
|
3.0-10MPa
|
|
|
|
|
|
-2-2kPa
|
C1
|
2.0-7.0kPa
|
|
5-5kPa
|
C2
|
5.0-20kPa
|
|
-10-10kPa
|
C3
|
2.0-20kPa
|
|
-20-20kPa
|
C4
|
-8.0-20kPa
|
|
-50-50kPa
|
C5
|
10.0-100kPa
|
|
|
|
|
|
-100-0kPa
|
B1
|
-40-100kPa
|
|
-100-100kPa
|
B2
|
-40-100kPa
|
|
-100-300kPa
|
B3
|
50-400kPa
|
|
-100-900kPa
|
B4
|
240-1000kPa
|
|
