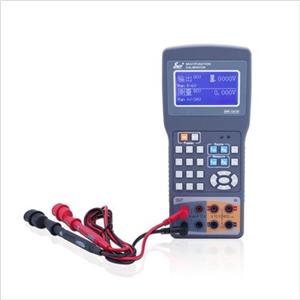

SWP-CA103香港昌晖便携式校验仪 昌晖热工校验仪SWP-CA103
详细电询：029-86691828-802 QQ:2737175544网址：www.xaaxyb.com
SWP-CA103功能便携式校验仪是现场过程仪表校准测试和维护诊断的***工具。在化工、电力、石油、纸浆、食品饮料、制造业和污水处理、给排水等行业的现场校准及检测维护，可提供各种必需的温度、压力、电流、电压以及电阻和频率的校准，满足用户的需求。
●信号源功能：DCV、DCA、电阻、TC、频率
●测量功能： DCV、DCA、RTD、TC、频率
●SWP-CA103 精度高达0.03%F.S.
●立式机身，大屏幕显示 中/英文双语自由设定
信号源单元量程和精度
精度=±(设置值的%+μV、mV、μA、Ω、℃、Hz)，温度23±5℃
|
参数
|
范围
|
量程
|
精度
|
分辨率
|
备注
|
|
SWP-CA103
|
SWP-CA102S
|
|
直流
电压
|
100mV
|
0～99.999mV
|
±(0.03%+10μV)
|
±(0.05%+10μV)
|
1μV
|
输出电阻：约5Ω
|
|
6V
|
0～6.0000V
|
±(0.03%+0.5mV)
|
±(0.05%+0.5mV)
|
0.1mV
|
输出电阻：约100Ω
|
|
直流
电流
|
20mA
|
0～24.000mA
|
±(0.03%+3μA)
|
±(0.05%+3μA)
|
1μA
|
***大负荷：500Ω
|
|
Sink20mA
|
1～24.000mA
|
±(0.05%+3μA)
|
-
|
1μA
|
***大负荷：24V
|
|
电阻
|
500Ω
|
10.0～510.0Ω
|
±(0.1%+0.1Ω)
|
±(0.1%+0.1Ω)
|
0.1Ω
|
激励电流:1～5mA
|
|
TC
|
K
|
0.0～1372.0℃
|
±(0.03%+0.5℃)
|
±(0.05%+0.5℃)
|
0.1℃
|
热电偶信号发生精度
不包括冷端补偿传感
器精度
冷端传感器规格
测量量程-10～50℃
精度(与主机组合时)
18～28℃:±0.5℃
18～28℃以外:±1℃
|
|
E
|
0.0～1000.0℃
|
±(0.03%+0.4℃)
|
±(0.05%+0.4℃)
|
|
J
|
0.0～1200.0℃
|
±(0.03%+0.4℃)
|
±(0.05%+0.4℃)
|
|
T
|
0.0～400.0℃
|
±(0.03%+0.5℃)
|
±(0.05%+0.5℃)
|
|
N
|
0.0～1300.0℃
|
±(0.03%+0.5℃)
|
±(0.05%+0.5℃)
|
|
WRe3-25
|
0.0～2300.0℃
|
±(0.03%+1.2℃)
|
±(0.05%+1.2℃)
|
|
R
|
0.0～1768.0℃
|
±(0.03%+2℃)
|
±(0.05%+2℃)
|
|
S
|
0.0～1768.0℃
|
±(0.03%+2℃)
|
±(0.05%+2℃)
|
|
B
|
0.0～1820.0℃
|
±(0.03%+1.5℃)
|
±(0.05%+1.5℃)
|
|
频率
|
1000Hz
|
0～1000Hz
|
±1Hz
|
±1Hz
|
1Hz
|
输出电压+5V±10%
|
|
5KHz
|
0.00～5.0kKHz
|
±0.01kHz
|
±0.01kHz
|
0.01kHz
|
|
|
直流电源
|
|
|
24V±2V
|
24V±2V
|
|
***大电流：22mA
|
温度系数对在0≤T＜18℃和28＜T≤40℃的温度范围增加上述精度×(1/10)/℃
测量单元量程和精度
精度=±(设置值的%+μV、mV、μA、Ω、℃、Hz)，温度23±5℃
|
|
范围
|
SWP-CA103
|
SWP-CA102S
|
分辨率
|
备注
|
|
量程
|
精度
|
量程
|
精度
|
|
直流电压
|
100mV
|
-99.999～+99.999mV
|
±(0.03%+50μV)
|
0～+99.999mV
|
±(0.05%+50μV)
|
10μV
|
输入电阻：
≥1000kΩ
或更大
|
|
30V
|
-30.000～+30.000V
|
±(0.03%+5mV)
|
0～+30.000V
|
±(0.05%+5mV)
|
1mV
|
|
直流电流
|
30mA
|
-30.000～+30.000mA
|
±(0.03%+4μA)
|
0～+30.000mA
|
±(0.05%+4μA)
|
1μA
|
输入电阻：约≤25Ω
|
|
频率测量
|
5kHz
|
0.0～5000.0Hz
|
±(0.1%+2dgt)
|
0.0～5000.0Hz
|
±(0.1%+2dgt)
|
0.1Hz
|
***大输入：30V
灵敏度：≥0.5Vpp
|
|
TC
|
K
|
-50.0～1372.0℃
|
±(0.03%+1.5℃)/≥100.0℃
±(0.03%+2℃)/≤100.0℃
|
-50.0～1372.0℃
|
±(0.05%+1.5℃)/≥100.0℃
±(0.05%+2℃)/≤100.0℃
|
0.1℃
|
支持手/自动冷端补偿
|
|
E
|
-50.0～1000.0℃
|
-50.0～1000.0℃
|
|
J
|
-50.0～1200.0℃
|
-50.0～1200.0℃
|
|
T
|
-50.0～400.0℃
|
-50.0～400.0℃
|
|
N
|
-50.0～1300.0℃
|
-50.0～1300.0℃
|
|
WRe3-25
|
-50.0～2300.0℃
|
-50.0～2300.0℃
|
|
R
|
-50.0～1768.0℃
|
±(0.05%+2℃)
≥600.0℃
±(0.05%+3℃)≤
600.0℃
|
-50.0～1768.0℃
|
±(0.05%+3℃)
|
|
S
|
-50.0～1768.0℃
|
-50.0～1768.0℃
|
|
B
|
-50.0～1820.0℃
|
-50.0～1820.0℃
|
|
RTD
|
Cu50
PT100
|
-50.0～150.0
|
±(0.03%+0.3℃)
|
-50.0～150.0
|
±(0.05%+0.6℃)
|
0.1℃
|
支持两/三线制测量
|
|
-200.0～850.0℃
|
-200.0～850.0℃
|
温度系数对在0≤T＜18℃和28＜T≤40℃的温度范围增加上述精度×(1/10)/℃
|
一般规格：
|
|
附件：
|
|
|
AA型镍氢电池：
|
同时进行信号源/测量操作使用约5～7小时
|
表笔
|
2套
|
|
交流电源适配器:
|
100～240VAC,50/60Hz,输出12VDC,1A
|
鳄鱼夹：
|
2套
|
|
工作温/湿度范围：
|
0～40℃,20～80%RH(不结露)
|
便携包：
|
1个
|
|
储藏温/湿度范围：
|
-20～60℃ 90%RH或以下(不结露)
|
电源适配器：
|
1个
|
|
外部尺寸：
|
约230X105X40毫米
|
AA镍氢电池：
|
6节
|
|
重 量：
|
约1.8千克（包括电池）
|
使用手册：
|
1本
|
|
