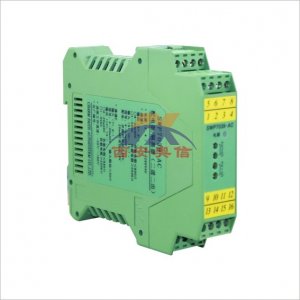

配电器SWP7039-AC 220V隔离器SWP7039-AC
SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离,有效解决工业自动化控制系统现场干扰问题,保证系统的稳定和可靠运行。它是通用型产品,基本覆盖系统中各种信号隔离、转换等功能要求。
规格参数
|
说 明
|
通道数
|
2
|
电源
|
AC85V~265V
|
功耗
|
≤3.1W(20mA输入/输出)
|
危险区信号
|
通道1
输入电流:4~20mA
配电:
电流为20mA时,配电电压≥16V
配电回路开路时,配电电压≤26V
正常工作电流≤25mA
通道2
输出电流:4~20mA
负载电阻:≤680Ω
输出电压:1~5VDC
输出阻抗:<10Ω
输出负载:≥10KΩ
|
安全区信号
|
通道1
输出电流:4~20mADC
负载电阻:≤680Ω
输出电压:1~5VDC
输出阻抗:<10Ω
输出负载:≥10KΩ
通道2
输入电流:4~20mA
|
电源保护
|
电源反向保护
|
输出精度
|
0.2%F.S
|
温度漂移
|
0.01%F.S/10℃
|
仪表结构
|
尼龙塑壳结构
|
重量
|
约150g
|
适用现场设备
|
通道1:二线制、三线制变送器、电流源信号
通道2:二线制阀门定位器、电器转换器等
|
型号规格
|
附加码
|
说 明
|
SWP7039-AC
|
/□
|
/□
|
一路配电器,一路隔离器
|
通道1输出类型
|
/I
|
|
通道1:4~20mA输出
|
/V
|
|
通道1:1~5 V 输出
|
通道2输出类型
|
/I
|
通道2:4~20mA输出
|
/V
|
通道2:1~5 V 输出
|
备注:如用户订货不指定通道输出类型,将按输出类型为4~20mA生产并出厂。
|
