SWP-20 单相可编程智能电力模块

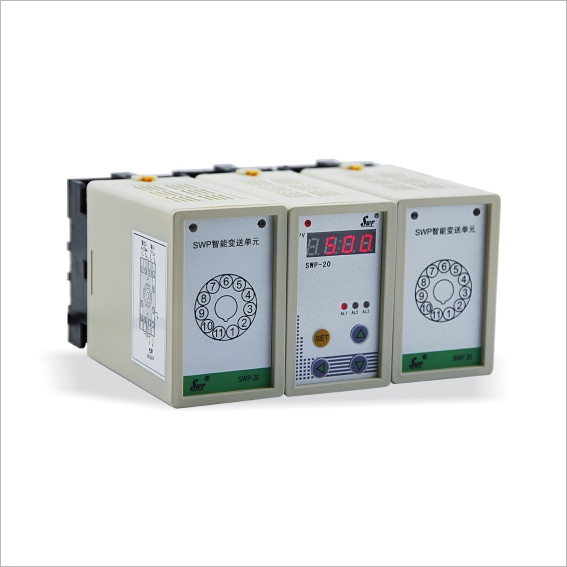

SWP-20系列单相可编程智能电力模块采用交流采样技术，能分别测量单相电网中的电流，电压，功率等电参数，可选配显示模块，通过显示面板的按键设置内部参数。带RS-485通讯接口,采用Modbus协议；也可将电量信号转换成标准的直流模拟信号输出；***多可带2路继电器报警输出。
|
规 格
|
说 明
|
|
功 能
|
·多种参数测量:电流/电压/频率/有功功率/无功功率/视在功率/功率因数
·报警输出功能:常开继电器 ·高精度:0.5级
·变送(PV)输出:DCV,DCI ·通讯功能:RS-485、RS-232
|
|
电 源
|
85-260VAC(50/60Hz) 24VDC AC22V线性电源
|
|
功率消耗
|
＜5VA
|
|
显示类型
|
7段LED显示[红色]
|
|
精度等级
|
电流、电压：0.5级；频率：0.05Hz；有功功率：0.5级；无功功率：1.0级
|
|
设定类型
|
前面板按键设定
|
|
输入
|
标准值
|
电压：100V，200V，300V，400V，500V 电流：1A，5A或由客户指定
|
|
过载
|
电流：持续1.2倍，瞬时10倍/1秒 电压：持续1.2倍，瞬时2倍/1秒
|
|
频率
|
45-65HZ
|
|
输出
|
继电器
|
250VAC 5A
|
|
电流
|
0-20mADC,4-20mADC 负载≤500Ω
|
|
电压
|
0-5VDC,1-5VDC 输出能力≤250Ω
|
|
通讯
|
功能
|
MODBUS协议,SWPBUS协议
|
|
波特率
|
300，600，1200,2400,4800,9600bps
|
|
接口
|
RS-485、RS-232
|
|
报警输出
|
带回差报警输出 ON/OFF 全量程
|
|
采样时间
|
0.5秒
|
|
耐压
|
2000VAC 50/60Hz 1分钟
|
|
抗振动
|
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
|
|
绝缘强度
|
Min.100MΩ(at 500VDC)
|
|
抗干扰
|
模拟方波发生器干扰（脉冲宽度μs）±2kV
|
|
记忆保持
|
约:10年.(使用无电压半导体记忆型)
|
|
环境温度
|
-10~55℃(未结冰状态)
|
|
储存温度
|
-20~60℃(未结冰状态)
|
|
环境湿度
|
35-85%RH
|
|
重量
|
140-600g
|
|
型 号
|
代 码
|
说 明
|
|
SWP-201
|
-□□
|
-□
|
□
|
-□
|
-□
|
□
|
-□
|
-□
|
单相可编程智能电力模块
|
|
模块功能
|
AI
AV
AP
AQ
AS
PF
AF
AE |
|
|
|
|
|
|
|
交流电流模块
交流电压模块
有功功率模块
无功功率模块
视在功率模块
功率因数模块
交流频率模块
交流电量集中显示模块
|
|
电流输入范围
|
0
1
5
|
|
|
|
|
|
|
无电流输入
0-1A
0-5A
|
|
电压输入范围
|
□
|
|
|
|
|
|
参见“输入电压”
|
|
***路
输出方式
|
□
|
|
|
|
|
参见“输出方式”
|
|
第二路
输出方式
|
□
|
|
|
|
参见“输出方式”
|
|
输出两路隔离
|
A
B
|
|
|
输出两路隔离
输出两路不隔离
|
|
供电方式
|
W
T
|
|
DC24V供电
AC85～260V供电（开关电源）
AC220V（线性电源，默认）
|
|
显示
|
D
|
带显示模块
|
