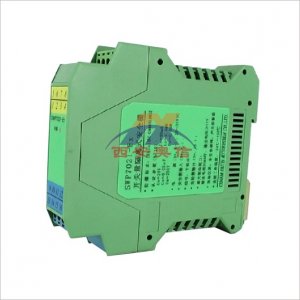

SWP昌辉SWP7024-Ex二进二出防爆隔离器SWP-7024-Ex昌辉开关量输出安全栅
将安全区的电源通过开关控制，驱动危险区的现场本安设备，如电磁阀、声光报警器等小功率本安设备。该产品本安端和非本安端绝缘强度高达2500V,a.c.。
|
规格参数
|
说 明
|
|
电源
|
20～35VDC
|
|
电源保护
|
电源反向保护
|
|
电源功耗
|
（24V供电，20mA输出时）：
≤1.6W（SWP7021-Ex） ≤2.0W（SWP7023-Ex） ≤2.9W（SWP7025-Ex）
≤3.2W（SWP7022-Ex） ≤4.0W（SWP7024-Ex） ≤5.8W（SWP7026-Ex）
≤1.8W（SWP7121-Ex） ≤2.1W（SWP7123-Ex） ≤3.0W（SWP7125-Ex）
|
|
危险区信号
|
开路电压：26V
|
|
电流35mA时输出电压≥12V
|
|
安全区信号
|
输入开关闭合，向危险区设备供电
输入开关断开，不向危险区设备供电
|
|
响应时间
|
≤100ms
|
|
仪表结构
|
尼龙塑壳结构
|
|
重量
|
约150g
|
|
适用现场设备
|
|
|
型号规格
|
说 明
|
|
SWP7021-Ex
|
一进一出
|
安全区输入：干接点输入
危险区输出：Imax=35mA，24V
|
|
SWP7022-Ex
|
二进二出
|
|
SWP7121-Ex
|
一进一出
|
|
SWP7023-Ex
|
一进一出
|
安全区输入：干接点输入
危险区输出：Imax=45mA，24V
|
|
SWP7024-Ex
|
二进二出
|
|
SWP7123-Ex
|
一进一出
|
|
SWP7025-Ex
|
一进一出
|
安全区输入：干接点输入
危险区输出：Imax=60mA，24V
|
|
SWP7026-Ex
|
二进二出
|
|
SWP7125-Ex
|
一进一出
|
开关量输出隔离安全栅一进一出 SWP-7021-EX(Imax=35mA输出)
开关量输出隔离安全栅二进二出 SWP-7022-EX(Imax=35mA输出)
开关量输出隔离安全栅一进一出(独立供电) SWP-7121-EX(Imax=35mA输出)
开关量输出隔离安全栅一进一出 SWP-7023-EX(Imax=45mA输出)
开关量输出隔离安全栅二进二出 SWP-7024-EX(Imax=45mA输出)
开关量输出隔离安全栅一进一出(独立供电) SWP-7123-EX(Imax=45mA输出)
开关量输出隔离安全栅一进一出 SWP-7025-EX(Imax=60mA输出)
开关量输出隔离安全栅二进二出 SWP-7026-EX(Imax=60mA输出)
开关量输出隔离安全栅一进一出(独立供电) SWP-7125-EX(Imax=60mA输出)
