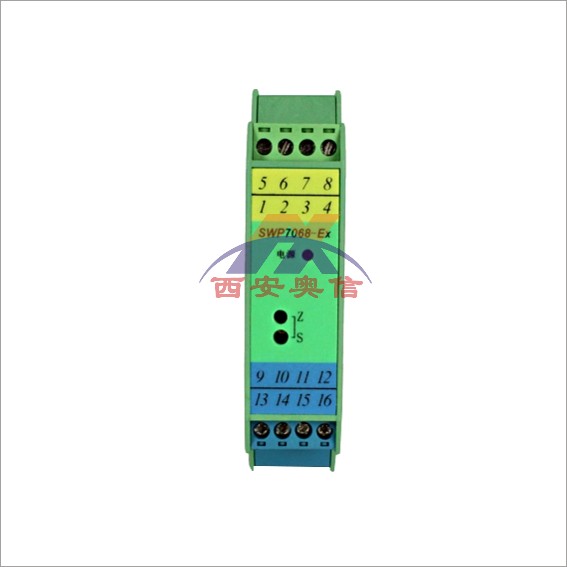

昌晖SWP-7068-Ex一进二出隔离器 昌辉安全栅SWP7068-Ex 电压输入一入一隔离器
SWP安全栅系列产品型号：
SWP-7067-EX,SWP-7037-EX,SWP-7038-EX操作端隔离式安全栅
SWP-7068-EX,SWP-7168-EX.SWP-7069-EX操作端隔离式安全栅
SWP-7039-EX检测端/操作端隔离安全栅
SWP-7081-EX-1热电隅隔离式安全栅
SWP-7083-EX-1热电阻隔离式安全栅
SWP-7047,SWP-7035,SWP-7036/7000配电器
SWP-7048,SWP-7148,SWP-7049/7000配电器
SWP-7067,SWP-7037,SWP-7038/7000隔离器
SWP-7068,SWP-7168,SWP-7069/7000隔离器
将来自安全区的电流信号，经隔离变送输出电流/电压信号到危险区，控制危险区的执行机构,如阀门定位器、电气转换器等设备。该产品需独立供电，电源、输入和输出三隔离，本安端和非本安端绝缘强度高达2500V,a.c.。
|
规格参数
|
说 明
|
|
防爆标记
|
[Exia]ⅡC
|
|
适应场所
|
安装在安***所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。
|
|
供电电压
|
20～35VDC
|
|
电源功耗
|
（24V供电，20mA输出时）：
≤1.5W（SWP7067-Ex、SWP7068-Ex）
≤2.8W（SWP7037-Ex、SWP7168-Ex）
≤3.0W（SWP7038-Ex、SWP7069-Ex）
|
|
危险区信号
|
输入信号：4～20mADC 或 输入信号：1～5VDC
|
|
安全区信号
|
输出电流：4～20mADC
负载电阻：0～680Ω
输出电压：1～5VDC
输出阻抗：<10Ω
输出负载：≥10KΩ
|
|
电源保护
|
电源反向保护
|
|
输出精度
|
0.2%F.S
|
|
温度漂移
|
0.01%F.S/℃
|
|
仪表结构
|
尼龙塑壳结构
|
|
重量
|
约150g
|
|
适用现场设备
|
二线制阀门定位器、电气转换器等
|
昌晖SWP-7068-Ex一进二出隔离器 昌辉安全栅SWP7068-Ex 电压输入一入一隔离器
|
型号规格
|
附加码
|
说 明
|
|
SWP7067-Ex
|
/□
|
|
一进一出
|
4～20mA输入
(安全区)
|
|
SWP7037-Ex
|
/□
|
/□
|
一进二出
|
|
SWP7038-Ex
|
/□
|
/□
|
二进二出
|
|
SWP7068-Ex
|
/□
|
|
一进一出
|
1～5 V输入
(安全区)
|
|
SWP7168-Ex
|
/□
|
/□
|
一进二出
|
|
SWP7069-Ex
|
/□
|
/□
|
二进二出
|
|
通道1输出类型
|
/I
|
|
通道1：4～20mA输出(危险区)
|
|
/V
|
|
通道1：1～5 V 输出(危险区)
|
|
通道2输出类型
|
/I
|
通道2：4～20mA输出(危险区)
|
|
/V
|
通道2：1～5 V 输出(危险区)
|
备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。
