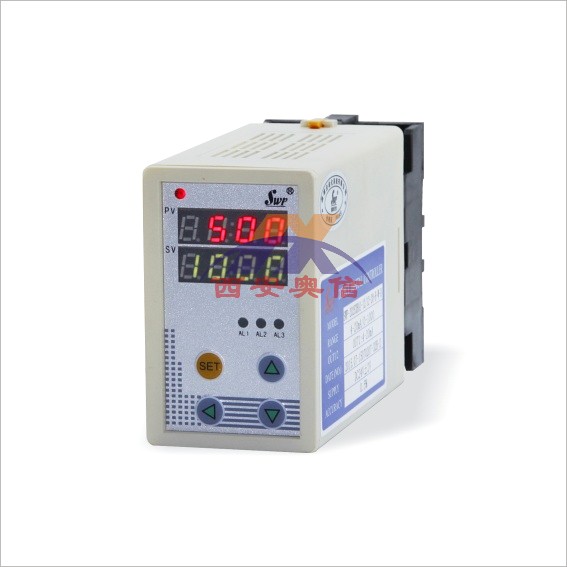

香港昌辉SWP-201TR-09-33-B-D单路温度变送器 热电阻温度变送器
SWP-20系列热电阻温度变送模块可带双通道，并且可组成不同系列模块的组合：热电阻/热电偶温度变送模块、电压/电流/频率转换模块、配电模块[它给二线制变送器提供电压的同时，接收来自变送器的与差压、压力、液面等成比例的4-20mA DC输出信号]、数学运算模块[它将输入信号进行数学运算（开方、加减、乘除、比值等）后，转换为隔离的1-5V或4-20mA 信号输出]。
|
规 格
|
说 明
|
|
功 能
|
·多种传感器输入功能：20种输入方式
·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI ·馈电输出:DC24V，DC12V,DC5V
|
|
电 源
|
90-260VAC 50/60Hz 24VDC
|
|
功率消耗
|
6VA
|
|
显示类型
|
7段LED显示[红色，绿色] LED事件显示[红色，绿色]
|
|
显示精度
|
±0.3%F.S 或 ±0.5%F.S
|
|
设定类型
|
面板按键设定
|
|
输入
|
热电偶
|
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
|
|
RTD
|
Cu50,Pt100,Pt100.1
|
|
模拟信号
|
0-5VDC,1-5VDC,0-10mADC,4-20mADC
|
|
输出
|
继电器
|
250VAC 3A
|
|
SSR
|
24VDC ±3V 30mA Max
|
|
SCR
|
400V/0.5A
|
|
电流
|
0-20mADC,4-20mADC 负载≤500Ω (PV 传送值)
|
|
电压
|
0-5VDC,1-5VDC 负载≤250Ω (PV 传送值)
|
|
馈电输出
|
24VDC 30mA Max.
|
|
通讯
|
协议
|
MODBUS
|
|
波特率
|
300-9600bps
|
|
接口
|
RS232，RS485，TTL电平（面板）
|
|
报警输出
|
带回差报警输出 ON/OFF 全量程
|
|
采样时间
|
0.5秒
|
|
耐压
|
2000V AC 50/60Hz 1
|
|
抗振动
|
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
|
|
绝缘强度
|
Min.100MΩ(at DC500V)
|
|
抗干扰
|
模拟方波发生器干扰（脉冲宽度
|
|
记忆保持
|
约:10年.(使用无电压半导体记忆型)
|
|
环境温度
|
-10~50℃(未结冰状态)
|
|
储存温度
|
-20~60℃(未结冰状态)
|
|
环境湿度
|
35-85%RH
|
|
外形尺寸
|
132×50×86mm
|
|
重量
|
240-400g
|
|
型 号
|
代 码
|
说 明
|
|
SWP-20
|
□
|
-□□
|
-□□
|
-□
|
-□
|
-□
|
-□
|
-□
|
SWP20系列热电阻温度变送模块
|
|
输入通道数
|
1
2
|
|
|
|
|
|
|
|
单点
双点
|
|
模块功能
|
TC
TR
|
|
|
|
|
|
|
热电偶
热电阻
|
|
输入类型
|
□□
|
|
|
|
|
|
参见 “输入信号”
|
|
$路
输出方式
|
□
|
|
|
|
|
参见输出方式代码表
|
|
第二路
输出方式
|
□
|
|
|
|
参见
|
|
输出两路隔离
|
A
B
|
|
|
输出两路隔离
输出两路不隔离
|
|
供电方式
|
N
W
T
|
|
AC220V（可省略）
DC24V供电
AC85-260V供电（开关电源）
|
|
显示
|
D
|
带显示模块
|
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999d
|
20
|
0~10mA开方
|
-1999~9999d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999d
|
21
|
1~5V开方
|
-1999~9999d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999d
|
22
|
0~5V开方
|
-1999~9999d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999d
|
23
|
全切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999d
|
24
|
频率
|
0~5kHz
|
★代表输出方式代码
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
|
输出方式
|
无输出
|
1~5V
|
4~20mA
|
继电器
|
RS232
|
RS485
|
特殊规格
|
★数学运算方式代码
|
选型代码
|
A1
|
A2
|
B1
|
B2
|
C
|
D
|
|
输出方式
|
加法
|
减法
|
乘法
|
除法
|
比值
|
特殊规格
|
