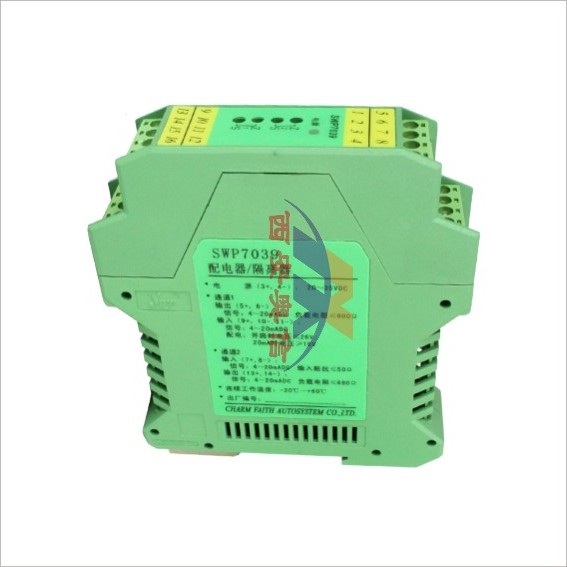

SWP7039二进二出隔离器 昌晖SWP-7039配电器 隔离器
SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。
|
规格参数
|
说 明
|
|
通道数
|
2
|
|
电源
|
20～35VDC
|
|
功耗
|
≤3.1W（24V电源，20mA输入/输出）
|
|
危险区信号
|
通道1
输入电流：4～20mA
配电：
电流为20mA时，配电电压≥16V
配电回路开路时，配电电压≤26V
正常工作电流≤25mA
通道2
输出电流：4～20mA
负载电阻：≤680Ω
输出电压：1～5VDC
输出阻抗：<10Ω
输出负载：≥10KΩ
|
|
安全区信号
|
通道1
输出电流：4～20mADC
负载电阻：≤680Ω
输出电压：1～5VDC
输出阻抗：<10Ω
输出负载：≥10KΩ
通道2
输入电流：4～20mA
|
|
电源保护
|
电源反向保护
|
|
输出精度
|
0.2%F.S
|
|
温度漂移
|
0.01%F.S/℃
|
|
仪表结构
|
尼龙塑壳结构
|
|
重量
|
约150g
|
|
适用现场设备
|
通道1：二线制、三线制变送器、电流源信号
通道2：二线制阀门定位器、电气转换器等
|
|
型号规格
|
附加码
|
说 明
|
|
SWP7039
|
/□
|
/□
|
一路配电器，一路隔离器
|
|
通道1输出类型
|
/I
|
|
通道1：4～20mA输出
|
|
/V
|
|
通道1：1～5 V 输出
|
|
通道2输出类型
|
/I
|
通道2：4～20mA输出
|
|
/V
|
通道2：1～5 V 输出
|
备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。
