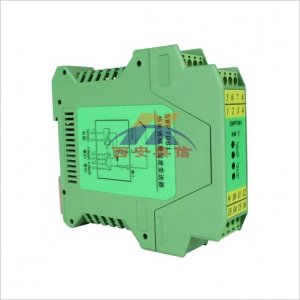

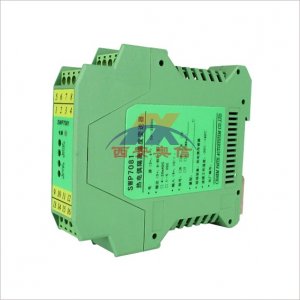

昌晖SWP-7081热电偶隔离变送器 SWP7081一进二出温度隔离变送器
SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。
★热电偶隔离变送器
|
型号规格
|
附加码
|
说 明
|
|
SWP7081
|
/□
|
/□
|
/□
|
一进二出
|
|
SWP7081-1
|
一进一出
|
|
输入类型
|
/B
|
|
|
B(量程范围：500～1820℃)
|
|
/S
|
|
|
S(量程范围：-50～1769℃)
|
|
/K
|
|
|
K(量程范围：-50～1372℃)
|
|
/E
|
|
|
E(量程范围：-50～1000℃)
|
|
/T
|
|
|
T(量程范围：-200～320℃)
|
|
/J
|
|
|
J(量程范围：-50～1200℃)
|
|
/W
|
|
|
WRe(3-25) (量程范围：0～2300℃)
|
|
/W6
|
|
|
WRe(5-26) (量程范围：0～2300℃)
|
|
通道1输出类型
|
/I
|
|
通道1：4～20mA输出
|
|
/V
|
|
通道1：1～5 V 输出
|
|
通道2输出类型
|
/I
|
通道2：4～20mA输出
|
|
/V
|
通道2：1～5 V 输出
|
昌晖SWP-7081热电偶隔离变送器具体规格参数
|
规格参数
|
说 明
|
|
通道数
|
一进二出
|
|
电源
|
20～35VDC
|
|
功耗
|
≤2.3W（24V电源，20mA输入/输出）
|
|
危险区信号
|
热电偶
|
信号类型
|
量程范围
|
|
B
|
500～1820℃
|
|
S
|
-50～1769℃
|
|
K
|
-50～1372℃
|
|
E
|
-50～1000℃
|
|
T
|
-200～320℃
|
|
J
|
-50～1200℃
|
|
WRe(3-25)
|
0～2300℃
|
热电阻
|
信号类型
|
量程范围
|
|
CU50
|
-50.0～150.0℃
|
|
PT100
|
-199～850℃
|
|
PT100.1
|
-199.9～320.0℃
|
（用户定货时需指定信号类型和量程） |
|
安全区信号
|
电流输出：4～20mADC
负载电阻：≤800Ω
电压输出：1～5VDC
负载电阻：≥10KΩ
|
|
电源保护
|
电源反向保护
|
|
输出精度
|
0.3%F.S
|
|
温度漂移
|
0.01%F.S/℃
|
|
仪表结构
|
尼龙塑壳结构
|
|
重量
|
约150g
|
|
适用现场设备
|
二线制、三线制变送器、电流源信号
|
