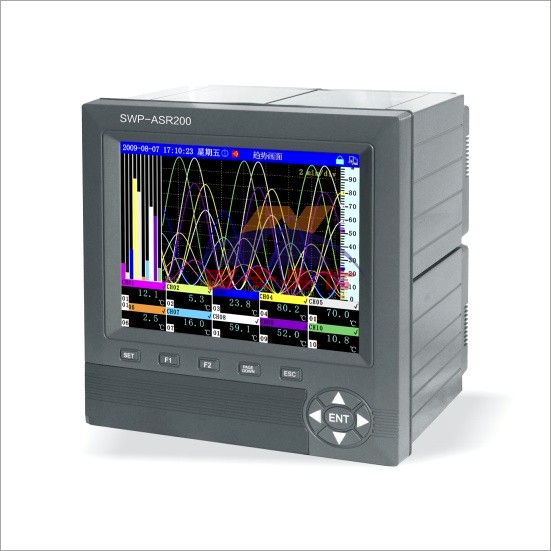

SWP-ASR208香港昌晖智能8通道记录数显仪 SWP-ASR200系列无纸记录仪
|
规 格
|
说 明
|
|
输
入
|
模
拟
量
|
热电偶
|
B、S、K、E、T、J、W
|
|
RTD
|
PT100、CU50
|
|
电压
|
DC 0-5V， DC 1-5V， DC 0-100mV， DC 0-20mV
|
|
电流
|
DC 0-10mA，DC 4-20mA
|
|
脉冲量
|
矩形/正弦/三角 幅度≥ 4V 频率 0-15KHz
|
|
输
出
|
模
拟
量
|
电流
|
0-10mA (负载≤750 Ω) 4-20mA (负载≤500 Ω)
|
|
电压
|
0-5V (负载≥250 kΩ) 1-5V (负载≥250 kΩ)
|
|
开
关
量
|
SSR
|
5/0.05A
|
|
SCR
|
40V/0.5A
|
|
继电器
|
AC 220V/3A或DC 24V/5A (阻性负载)
|
|
馈 电
|
DC 24V / 60mA
|
|
通
讯
|
波特率
|
1200-115200pbs
|
|
接口
|
RS232，RS485，带高速光电隔离
|
|
协议
|
MODBUS-RTU， SR-BUS(SWP仪表通讯协议)
|
|
精 度
|
0.5%FS±1字 或 0.2%FS±1字
|
|
小信号切除
|
0-25.5%FS
|
|
测量范围
|
-1999~99999字
|
|
采样周期
|
0.25秒
|
|
记录间隔
|
1秒-4分钟之间以秒为单位共240档可供选择
|
|
参数设定
|
多语言菜单提示，通过按键或上位机通讯口设定
|
|
控制方式
|
可选择带回差的ON/OFF继电器触点输出(AC220V/3A)
|
|
打印功能
|
可外接带串口输出的40字符/行或16字符/行的面板式、台式微型打印机，打印历史数据或曲线。
|
|
显示方式
|
10.4寸CCFL背光大屏幕真彩液晶(640×480点阵)图形显示
|
|
报警功能
|
每个通道多可以设定4个报警点，每个报警点可选择上限、下限、变化率上限、变化率下限、偏差值下限和偏差值上限报警等6种报警方式，可设置延时报警时间、报警回差、继电器联锁输出、蜂鸣器输出，还可设置外接报警音响触点功能，仪表保存新的2000条报警信息。
|
|
保护方式
|
设定参数、记录数据断电保存10年以上，内置电源检测电路，掉电时数据预先保存
|
|
语 言
|
中文(简、繁体)、英文，内置GB2312二级汉字库，包含6500个16*16和12*12点阵简、繁体汉字
|
|
使用
环境
|
环境温度
|
-15 ℃-60 ℃
|
|
相对湿度
|
≤ 85%RH 、避免强腐蚀性气体
|
|
电源电压
|
90VAC-260VAC (50-60Hz)
|
|
安 装
|
仪表尺寸
|
288×288×193 mm
|
|
开孔尺寸
|
280+1 ×280+1 mm
|
|
安装方式
|
卡条式固定架
|
|
功 耗
|
≤ 40W
|
|
重 量
|
约8.6kg
|
|
型 号
|
规格代码
|
附加规格
代码
|
说 明
|
|
SWP-ASR200
|
□□
|
-□
|
-□
|
/□□□
|
ASR200系列无纸记录仪
|
|
采集通道数
|
01~48
|
|
|
|
可选01~48通道 *1
|
|
存储器容量
（MB）
|
-1
|
|
|
32（标配）
|
|
-2
|
|
|
64
|
|
-3
|
|
|
160
|
|
显示语言
|
-0
|
|
简体中文（标配）
|
|
-1
|
|
英文
|
|
-2
|
|
繁体中文
|
|
-3
|
|
多语言版（可在简、繁、英之间切换）
|
|
附加规格
|
/C2
|
RS-232接口 *2
|
|
/C3
|
RS-485接口 *2
|
|
/P（1-6）
|
DC 24V馈电
|
|
/AO（1-12）
|
模拟量输出路数
|
|
/F（1-12）
|
频率输入路数
|
|
/J（1-32）
|
（常开触点）继电器数
|
|
/JB（1-22）
|
（常开、常闭触点）继电器数
|
|
/U
|
带通用USB接口
|
|
/L
|
带流量积算功能
|
|
/T
|
带天然气运算功能
|
|
/PID
|
带PID控制功能
|
|
/Dxxx
|
客户定制功能 *3
|
*1 标准配置为1路（多配48路，/AO与/F不可同时选用）。
*2 可同时选配/C2、/C3，使用微型打印机时，必须配/C2。
*3 如用户有特殊功能开发需求的可单独定制仪表功能，xxx为特殊定制功能的编码。
