一、SSR系列无纸记录仪表简介
|
| SSR系列智能无纸记录仪表是本公司总结数字仪表制造的多年经验，广泛研究国外产品，结合中国工业现场应用的特点而研制的新一代的智能仪表。 |
| SSR系列智能无纸记录仪表集中采用多项技术，大大提高了运行的稳定性和可靠性。 |
| SSR系列智能无纸记录仪表的外观和结构在原有的基础上作了较大的改进，为用户的安装和维修带来更大的方便。 |
| SSR系列智能无纸记录仪表作为工业过程自动化系统中的检测和控制产品，在国防、钢铁、电力、石化、机械、制药、纺织、冶金、印染等行业中得到广泛应用。 |
| SSR智能无纸记录仪在设计上吸纳了当今电脑的结构思路：硬件上采用内带快闪存储器的新型微处理器，扩充了大容量的数据存储区，采用了大屏幕液晶图形显示板作为显示器；软件上引入中文WINDOWS的框架思路，采用了数据压缩技术。准电脑化的结构，高度地体现了微处理器化仪表的优越性，成功地在体积为144×144×250 mm 的壳体中集成了能实现多回路参数监测，同屏/分屏显示多组数字与图文曲线，内含大容量数据记录存储空间的具有流量/热能积算的多功能仪表。 |
| SSR智能无纸记录仪在人机操作与观察界面上都对传统的机械式记录仪做了挑战性的改革：以中文菜单引导组态操作，以丰富的图文数据显示测量过程和结果，以明确的中文信息标识画面内容的工程涵义，以大容量的半导体存储器替代传统的记录笔与纸，克服了机械式记录仪种种弊端与耗材费用，简洁直观地给人以"智能"的感受。 |
| 二、SSR系列无纸记录仪表特点 |
|

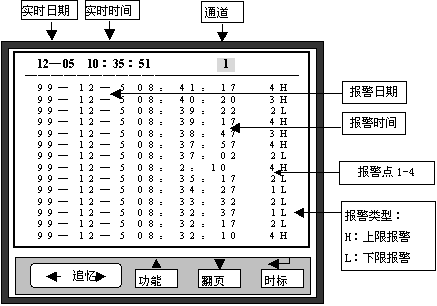

1. 多功能的显示画面
| 2. 便捷的操作界面： |
| 快捷的中文菜单，提示用户逐级完成参数设定。 |
| 丰富的图形画面，提供需要显示的参数组合。 |
|
轻触式面板按键，方便用户进行各种的操作。
| 3. 高容量的存储空间： |
|
容量（Mb）
|
记录间隔(S)
|
通道数
|
大约可记录天数(天)
|
|
4(出厂基本配置)
|
1
|
1
|
5.3
|
|
2
|
2.6
|
|
4
|
1.3
|
|
8
|
0.66
|
|
16
|
0.33
|
|
240
|
1
|
1274
|
|
2
|
637
|
|
4
|
318
|
|
8
|
159
|
|
16
|
79
|
|
8
|
1
|
1
|
11.3
|
|
2
|
5.6
|
|
4
|
2.8
|
|
8
|
1.4
|
|
16
|
0.7
|
|
240
|
1
|
2730
|
|
2
|
125
|
|
4
|
682
|
|
8
|
341
|
|
16
|
170
|
|
★ 注： 存储空间可扩展到12M，多150万个存储数据记录点，满足长达1000天的记录数据存储需求。
数据记录时间长短与仪表通道数、存储容量、记录时间间隔有关。 |
| 4. 快速的通讯速率： |
| 设有标准双向串行通讯口，能以高达成57600pbs的速率与上位机或其它相关的设备进行数据交换。 |
| 5. 灵活的附加功能： |
| 通过附加的模块与相应的参数设定，仪表可提供模拟变送信号输出，打印机接口信号输出，直流馈电电源输出，标准双向串行通讯接口等。 |
| 6. 强大的记录追忆功能： |
| 可单步追忆 可自动连续追忆（追忆速度分20档可调） |
| 可按时间查询追忆 可通过移动定位轴来查看历史数据及曲线 |
|
|
| 三、SSR系列无纸记录仪表技术参数 |
| 输入回路 |
多16路(注1） |
| 模 拟 量 |
热 电 偶：标准热电偶--B、S、K、E、J、T、WRe等 |
| |
电 阻：标准热电阻--Pt10、Pt100、Cu50、Cu100等 |
| |
|
远传压力电阻--30～350W等 |
| |
电 流：0～10mA、4～20mA、0～20mA等--输入电阻<500W |
| |
电 压：0～5V、1～5V、mV等--输入阻抗>250KW |
| 开 关 量 |
脉冲信号：波形--矩形、正弦或三角波 |
| |
辐度--大于4V（或根据用户要求任定） |
| |
频率--0～10KHz（或根据用户要求任定） |
|
|
|
