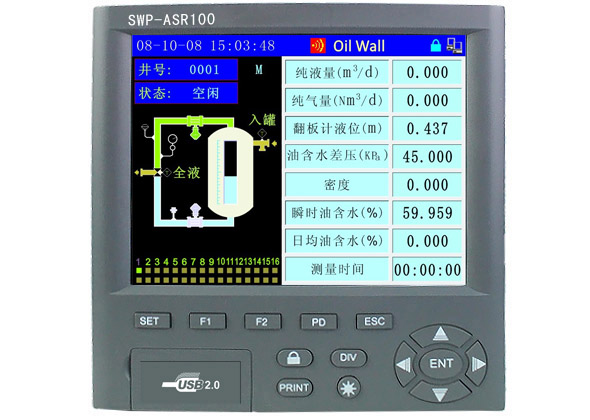

昌晖定制型无纸记录仪SWP-ASR100 SWP-ASR104 SWP-ASR108
| 型 号 |
规格代码 |
附加规格代码 |
说 明 |
| SWP-ASR100 |
□□ |
-□ |
-□ |
/□□□ |
ASR100系列无纸记录仪 |
| 采集通道数 |
01～12 |
|
|
|
可选01 ~12通道 *1 |
存储器容量
（MB） |
-1 |
|
|
32（标配） |
| -2 |
|
|
64 |
| -3 |
|
|
160 |
| 显示语言 |
-0 |
|
简体中文（标配） |
| -1 |
|
英文 |
| -2 |
|
繁体中文 |
| -3 |
|
多语言版（可在简、繁、英之间切换） |
| 附加规格 |
/C2 |
RS-232接口 *2 |
| /C3 |
RS-485接口 *2 |
| /P（1-3） |
DC 24V馈电 |
| /AO（1-4） |
模拟量输出路数 |
| /F（1-4） |
频率输入路数 |
| /J（1-12） |
（常开触点）继电器数 |
| /JB（1-8） |
（常开、常闭触点）继电器数 |
| /U |
带通用USB接口 |
| /L |
带流量积算功能 |
| /T |
带天然气运算功能 |
| /PID |
带PID控制功能 |
| /Dxxx |
客户定制功能 *3 |
*1 标准配置为1路，***多配12路，/AO与/F不可同时选用；如选配/AO或/F时，***多配8路。
*2 可同时选配/C2、/C3，使用微型打印机时，必须配/C2。
*3 如用户有特殊功能开发需求的可单独定制仪表功能，xxx为特殊定制功能的编码。
问：ASR系列仪表较以前的仪表有何优势？
答：ASR系列仪表硬件重新设计，功耗更低、软件功能更强、支持通用U盘、存储容量显著扩大、人机交互界面更友好、性价比更高。
问：ASR系列仪表可以存多少天数据？
答：这要根据仪表配置的FLASH容量、采集路数以及记录间隔决定，可参考下表：
容量（MB）
|
记录间隔(S)
|
通道数
|
大约可记录天数(天)
|
|
32
(出厂基本配置)
|
10
|
1
|
683
|
|
2
|
341
|
|
4
|
170
|
|
8
|
82
|
|
240
|
1
|
16401
|
|
2
|
8200
|
|
4
|
4100
|
|
8
|
1984
|
|
64
（可扩展）
|
10
|
1
|
1594
|
|
2
|
797
|
|
4
|
398
|
|
8
|
192
|
|
240
|
1
|
38037
|
|
2
|
19134
|
|
4
|
9567
|
|
8
|
4629
|
|
128
（可扩展）
|
10
|
1
|
3415
|
|
2
|
1705
|
|
4
|
850
|
|
8
|
410
|
|
240
|
1
|
82005
|
|
2
|
41000
|
|
4
|
20500
|
|
8
|
9920
|
当内存容量为32MB、1路全可切通道、记录间隔为1秒时，可记录约68天。用户用此计算，如用户定制仪表的内存容量为32MB、10路全可切通道、记录间隔为2秒时，可记录约68÷5×2=27.3天。
问：ASR系列仪表数据如何保存？
答：ASR系列仪表采用A++级快闪存储器（Nand Flash）作为内部存储介质，不需后备电池，可掉电保存。记录数据采用压缩算法保存，保证记录数据不失真。每个记录点保存测量间隔时间内数值的***大值和***小值，即使数值瞬间突变也可以保存记录。
问：ASR系列仪表是否支持U盘？
答：ASR系列仪表支持目前市售的通用2.0或1.1接口容量在32GB以下的U盘，但由于目前市场上的U盘鱼龙混杂，存在较多伪劣产品，故我司推荐您使用著名、正规产品，保护您的合法利益。
问：ASR系列仪表有哪几种报警方式？
答：ASR系列仪表目前共有：上限报警（H）、下限报警（L）、变化率上限报警（R）、变化率下限报警（r）、差值上限报警（h）和差值下限报警（l）等6种类型，同时仪表有报警显示和报警输出，具体设置方法参见仪表说明书。
问：ASR系列仪表支持哪几种通讯协议？
答：ASR系列仪表目前支持2种协议：标准Modbus和SR-bus（我司内部协议），可方便的与组态软件通讯。ASR系列仪表有2个全隔离，高速通讯口，***高波特率达到115200 bps，2个通讯口可分别为RS-232H和RS-485，具体设置方法参见仪表说明书。
问：ASR系列仪表可以在线打印数据吗？
答：ASR系列仪表在外接40字符/行的微打后，用户可以打印“历史曲线”、“历史数据”、“实时数据”。用户也可以设置打印开始及结束时间、定时打印间隔。具体设置方法参见仪表说明书。
|
对比参数
|
ASR100系列
|
ASR200系列
|
ASR300系列
|
ASR400系列
|
ASR500系列
|
|
显
示
部
分
|
液晶屏尺寸及类型
|
5.6寸真彩TFT屏
LED背光
|
10.4寸真彩TFT屏
CCFL背光
|
3.6寸真彩TFT屏
LED背光
|
3.6寸真彩TFT屏
LED背光
|
5.6寸蓝白TFT屏
LED背光
|
|
显示
分辨率
|
320×234
|
640×480
|
320×240
|
240×320
|
320×234
|
|
多语言
显示
|
支持简、繁、英以及多语言切换
|
支持简、繁、英以及多语言切换
|
支持简、繁、英以及多语言切换
|
支持简、繁、英以及多语言切换
|
支持简、繁、英以及多语言切换
|
|
记录曲线显示
|
横向、纵向，模拟走纸，显示区域放大，自动切换画面，自定义分组
|
横向、纵向，模拟走纸，显示区域放大，自动切换画面，自定义分组
|
横向、纵向，模拟走纸，显示区域放大，自动切换画面，自定义分组
|
横向、纵向，模拟走纸，显示区域放大，自动切换画面，自定义分组
|
横向、纵向，模拟走纸，显示区域放大，自动切换画面，自定义分组
|
|
屏保
功能
|
有
|
有
|
无
|
无
|
有
|
|
多种类型输入方式
|
拼音、数字、英文大小写、特殊字符
|
拼音、数字、英文大小写、特殊字符
|
拼音、数字、英文大小写、特殊字符
|
拼音、数字、英文大小写、特殊字符
|
拼音、数字、英文大小写、特殊字符
|
|
定制开机画面
|
支持
|
支持
|
支持
|
支持
|
支持
|
|
仪表配置图及接线图
|
有
|
有
|
有
|
有
|
有
|
|
显示测量数据范围
|
-9999 ～ 99999
|
-9999 ～ 99999
|
-9999 ～ 99999
|
-9999 ～ 99999
|
-9999 ～ 99999
|
|
输
入
部
分
|
***大输入通道数
|
12
|
48
|
8
|
8
|
12
|
|
信号
全可切
|
支持
|
支持
|
支持
|
支持
|
支持
|
|
测量***度
|
0.2%FS±1字或
0.5%FS±1字
|
0.2%FS±1字或
0.5%FS±1字
|
0.2%FS±1字或
0.5%FS±1字
|
0.2%FS±1字或
0.5%FS±1字
|
0.2%FS±1字或
0.5%FS±1字
|
|
***小采样时间（s）
|
0.25
|
0.25
|
0.25
|
0.25
|
0.25
|
|
***小记录时间（s）
|
1
|
1
|
1
|
1
|
1
|
|
自定义
工位号
及单位
|
支持
|
支持
|
支持
|
支持
|
支持
|
|
输出部分
|
***大馈电路数
|
3
|
6
|
3
|
3
|
3
|
|
***大继电器数
|
12
|
32
|
6
|
6
|
12
|
|
***大变送输出路数
|
4
|
12
|
-
|
-
|
4
|
|
数据存储
|
基本FLASH容量（MB）
|
32
|
32
|
32
|
32
|
32
|
|
***大FLASH容量（MB）
|
160
|
160
|
160
|
160
|
160
|
|
U盘转存
|
支持
|
支持
|
支持
|
支持
|
支持
|
|
通
讯
部
分
|
RS232及RS485
|
支持
（高速、全隔离）
|
支持
（高速、全隔离）
|
支持
（高速、全隔离）
|
支持
（高速、全隔离）
|
支持
（高速、全隔离）
|
|
支持通讯协议
|
Modbus和SRbus
|
Modbus和SRbus
|
Modbus和SRbus
|
Modbus和SRbus
|
Modbus和SRbus
|
|
打印功能
|
支持
|
支持
|
支持
|
支持
|
支持
|
|
波特率（bps）
|
2400 ～ 115200
|
2400 ～ 115200
|
2400 ～ 115200
|
2400 ～ 115200
|
2400 ～ 115200
|
|
***大通讯口数
|
2
|
2
|
2
|
2
|
2
|
|
电
源
|
供电（v）
|
AC 90～265
|
AC 90～265
|
AC 90～265
|
AC 90～265
|
AC 90～265
|
|
功耗（w）
|
≦20
|
≦40
|
≦15
|
≦15
|
≦20
|
|
扩
展
部
分
|
通道运算功能
|
支持
|
支持
|
支持
|
支持
|
支持
|
|
流量、热能积算
（带温、压补偿）
|
支持
|
支持
|
支持
|
支持
|
支持
|
|
流量
报表功能
|
有
|
有
|
有
|
有
|
有
|
|
上位机分析软件
|
有
|
有
|
有
|
有
|
有
|
|
其
它
部
分
|
重量（kg）
|
2.1
|
8.6
|
1.6
|
1.6
|
2.1
|
|
安装
方式
|
卡条安装
|
卡条安装
|
卡条安装
|
卡条安装
|
卡条安装
|
|
开孔尺寸（mm）
|
138+1×138+1
|
280+1×280+1
|
151+1×76+1
|
76+1×151+1
|
138+1×138+1
|
|
外形尺寸（mm）
|
144×144×190
|
288×288×192
|
160×80×200
|
80×160×200
|
144×144×190
|
|
