| 规 格 |
说 明 |
输
入 |
模
拟
量 |
热电偶 |
B、S、K、E、T、J、W |
| RTD |
PT100、CU50 |
| 电压 |
DC 0-5V， DC 1-5V， DC 0-100mV， DC 0-20mV |
| 电流 |
DC 0-10mA，DC 4-20mA |
| 脉冲量 |
矩形/正弦/三角 幅度≥ 4V 频率 0 — 15KHz |
输
出 |
模
拟
量 |
电流 |
0 — 10mA (负载≤750 Ω) 4 — 20mA (负载≤500 Ω) |
| 电压 |
0 — 5V (负载≥250 kΩ) 1 — 5V (负载≥250 kΩ) |
开
关
量 |
SSR |
6 – 9V/0.05A |
| SCR |
40V/0.5A |
| 继电器 |
AC 220V/3A或DC 24V/5A (阻性负载) |
| 馈 电 |
DC 24V / 60mA |
通
讯 |
波特率 |
1200~115200pbs |
| 接口 |
RS232，RS485，带高速光电隔离 |
| 协议 |
MODBUS-RTU， SR-BUS(SWP仪表通讯协议) |
| 精 度 |
0.5 %FS±1字 或 0.2%FS±1字 |
| 小信号切除 |
0~25.5%FS |
| 测量范围 |
-1999 — 99999字 |
| 采样周期 |
0.25秒 |
| 记录间隔 |
1秒 — 4分钟之间以秒为单位共240档可供选择 |
| 参数设定 |
多语言菜单提示，通过按键或上位机通讯口设定 |
| 控制方式 |
可选择带回差的ON/OFF继电器触点输出(AC220V/3A) |
| 打印功能 |
可外接面板式、台式微型打印机或带串口输出的40字符/行或16字符/行的宽行打印机(如TPμP-A40)，打印历史数据或曲线。 |
| 显示方式 |

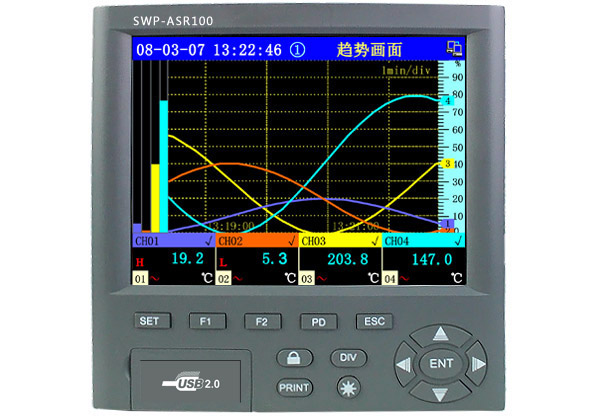

5.6寸LED背光大屏幕真彩液晶(320×234点阵)图形显示 |
| 报警功能 |
每个通道多可以设定4个报警点，每个报警点可选择上限、下限、变化率上限、变化率下限、差值下限和差值上限报警，可设置报警输出延时时间、报警回差、继电器触点输出(多36个继电器可用）、蜂鸣器输出，还可设置外接报警音响触点和报警屏自动切换功能，仪表保存新的2000条报警信息。 |
| 保护方式 |
设定参数***保存，记录数据断电保存，内置看门狗电路，掉电时数据预先保存 |
| 语 言 |
中文(简、繁体)、英文，内置GB2312二级汉字库，包含6500个汉字 |
使用
环境 |
环境温度 |
-15 ℃— 60 ℃ |
| 相对湿度 |
≤ 85%RH 、避免强腐蚀性气体 |
| 电源电压 |
AC90 ~AC 260V (50 — 60Hz) |
| 安 装 |
仪表尺寸 |
144×144×190 mm |
| 开孔尺寸 |
138+1 ×138+1 mm |
| 安装方式 |
卡条式固定架 |
| 功 耗 |
≤ 20W |
| 重 量 |
约2.1kg |
